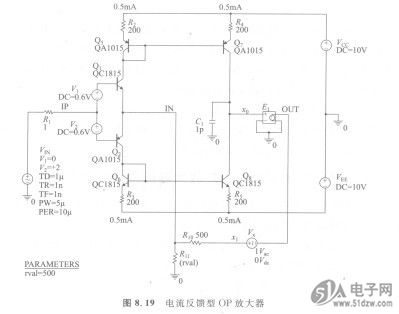

现在通过模拟来确认G6B-2114P-12V(1560Y1)电流反馈型OP放大器的特征。进行模拟的电路示于图8.19。
    图8.19  电流反馈型OP放大器


    电流反馈型OP放大器中，反馈电阻R10（图8.18中的R，）与反馈率p没有关系，是保持固定的，因而不论怎样设定增益i/p，都能保持固定的环路增益。那么，首先来确认这一点。这里，使用图8. 19的电路，把反馈电阻Ri。固定为Ri一500C/，另一个反馈电阻R，，是变化的，其值分别为R，一50，500，5kQ，测量其环路增益。由于这时设定增益所以Ri；-50，500，5kC2时，i/p分别为i/p=11倍，2倍，1.1倍。电压反馈型的OP放大器中，在设定增益这样变化的情况下，OP放大器具有的放大倍数A不变化，只是反馈率p变化，所以环路增益Ap与设定放大倍数i/p成反比。


    图8.20示出模拟的电流反馈型OP放大器的环路增益特性。由这个模拟的结果得到表8.1的结果。从这个模拟的结果可以看出，虽然反馈率口变化，但是测定结果大致是重叠的，所以可以确认环路增益Ap大致是固定的。
