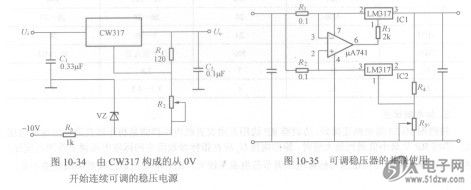

对于几个可调集成稳压器的并联运用，最好在FPG-PP21电路中加装电流平衡电路。如图10-35所示是两个LM317并联使用示意图。图中增加了集成运算放大器yA741，就是用来平衡上下两个稳压集成电路IC1和IC2所负担的输出电流。当流过集成电路IC1的电流比流过集成电路IC2的电流小时，流过检测电阻冠的电流就会减小，检测电阻冠上的压降就会随之减小，使运算放大器的同相输入端②脚的电位比反相输入端③脚的电位高，进而使运放输出端⑥脚的电位上升，稳压集成电路IC1调整端①脚的电位被抬高，③脚的输出电压相应升高，使输出电流增大。如果流过IC1的电流比IC2的大，则情况与上所述相反。因为运算放大器有很大的开环增益，所以只要其正反向输入端之间有微小的电压差异，它的输出端就会产生很大的变化，因而可以很好地起到平衡电流的作用。


    恒流源电路
    三端可调式稳压源构成的稳压源和恒流源比较如图10-36所示。图10-36 (a)所示为LM317型可调式集成稳压器的典型接法示意简图。用三端可调式稳压器构成恒流源时，只要使其输出端空载，墨处接入限流电阻Rs，R2处接入恒流源的负载RL，见图10-36 (b)。由于愿上流过的电流乓=UR／Rs恒定，而调整端电流/AD，及其变化都非常小。
    由此可见，其输出电流仅由基准电压和限流电阻值决定。当Rs值改变时，可获得可调的恒流输出。该电路中，由于基准浮置，因此是一个接地负载恒流源。
