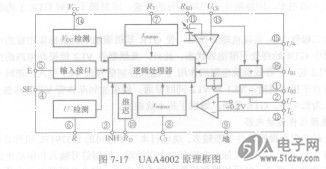

基极驱动电路的集成化克服E6C2-AN2E了独立元器件驱动电路的电路元件多、电路复杂、稳定性欠佳、使用不便等缺点，同时保护功能更加丰富。法国THOMSON公司的UAA4002具有代表性，其原理框图如图7-17所示。其输入信号的方式有两种：由设置端SE（④脚）的电平决定，SE端为高电平时为电平输入方式，低电平时为脉冲输入方式。其输出为+0.5A、-3A的基极驱动电流，根据用户需要还可以外接晶体管以扩大输出能力。该集成芯片有丰富的保护功能，现以图7-18实用的8A、400V开关电路为例说明之。


    (1)限流。在电源负回线中串接O.lQ电阻，用来检测GTR的集电极电流，并将该信号引入芯片L端（⑩脚），当该信号电压低于-0.2V时，比较器状态发生变化，由逻辑处理器检测并发出封锁信号，封锁输出脉冲使GTR关断。
    (2)防止减饱和。GTR的集电极电压由二极管VD来检测，其正极接芯片UCE端（⑩脚），负极接GTR的集电极，在GTR开通时比较器检测UCE端的电压，若高于RD端（⑩脚）上的设定电压，比较器则向逻辑处理器发出信号，处理器封锁控制输入，可防止GTR因基极电流不足或集电极电流过载引起减饱和的可能性。


    (3)导通时间间隔控制。为了确保GTR开关辅助网络的电容充分放电，逻辑处理器应保证输出脉冲有一最小脉宽ton mi。，其数值由Rr端（⑦脚）的电阻47kQ来决定。为了限制斩波电路的输送功率或防止脉冲控制方式因传输信号中断造成持续导通，还必须控制最大导通时间ton max，可通过C，端（⑧脚）的外接电容来调整。
    (4)电源电压检测。可利用Vc。端【⑧脚）检测正电源电压的大小，当电源电压小于7V时确保芯片UAA4002无输出信号。负电压的检测可在U-端（②脚）与R-端（⑥脚）之间外接电阻来实现。
    (5)时延功能。可以通过在RD端（⑩脚）接电阻来调整，使控制电压前后沿间能保持1～20ys的固定的时间间隔。
    (6)热保护。UAA4002芯片在温度超过150℃时能自动切断输出脉冲，而当芯片温度降至极限值以下时恢复输出。
    除上述功能外，芯片还具有自动删除功能等。
