电路工作原理

发布时间:2013/4/6 18:36:46 访问次数:881

    当按下轻触按钮开关SBi时,555时基MLG1005S39NJT电路的第2脚被接地,即在RS触发器的置“1”输入端加上一个“0”电平触发脉冲,电路被置“1”,输出端(第3脚)输出为高电平,经R3加至单向晶闸管VS的控制极,触发VS导通,台灯点亮。
    当按下轻触按钮开关SB2时,555时基电路的第6脚被接+VCC,即在RS触发器的置“O”输入端加上一个“l”电平触发脉冲,电路被置“O”,输出湍(第3脚)输出为“O”,单向晶闸管VS失去触发信号,在交流电过零时截止,台灯熄灭。
    电源电路
    晶体二极管VDi~VD4构成桥式整流电路,为控制电路提供直流电源,并使得单向晶闸管可以控制台灯的交流回路。VDs起隔离作用,其左侧因为有Cl滤波而为IC提供平稳的直流电压,其右侧为脉动电压保证晶闸管VS可以在过零时截止。VD6与VD7的作用是垫高VS的管压降,确保在VS导通时lC仍能得到一定的工作电压。


    555时基集成电路是一种将模拟电路和数字电路结合在一起、能够产生时间基准和完成各种定时或延迟功能的非线性集成电路。555时基集成电路能够为电子系统提供时间基准信号,以实现时间或时序上的控制,广泛应用在信号发生、波形处理、定时延时、仪器仪表、控制系统和电子玩具等领域。图1-12所示为常用555时基集成电路外形。

    当按下轻触按钮开关SBi时,555时基MLG1005S39NJT电路的第2脚被接地,即在RS触发器的置“1”输入端加上一个“0”电平触发脉冲,电路被置“1”,输出端(第3脚)输出为高电平,经R3加至单向晶闸管VS的控制极,触发VS导通,台灯点亮。
    当按下轻触按钮开关SB2时,555时基电路的第6脚被接+VCC,即在RS触发器的置“O”输入端加上一个“l”电平触发脉冲,电路被置“O”,输出湍(第3脚)输出为“O”,单向晶闸管VS失去触发信号,在交流电过零时截止,台灯熄灭。
    电源电路
    晶体二极管VDi~VD4构成桥式整流电路,为控制电路提供直流电源,并使得单向晶闸管可以控制台灯的交流回路。VDs起隔离作用,其左侧因为有Cl滤波而为IC提供平稳的直流电压,其右侧为脉动电压保证晶闸管VS可以在过零时截止。VD6与VD7的作用是垫高VS的管压降,确保在VS导通时lC仍能得到一定的工作电压。

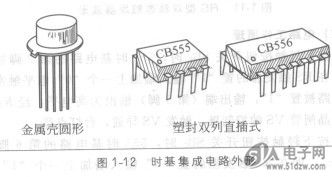

    555时基集成电路是一种将模拟电路和数字电路结合在一起、能够产生时间基准和完成各种定时或延迟功能的非线性集成电路。555时基集成电路能够为电子系统提供时间基准信号,以实现时间或时序上的控制,广泛应用在信号发生、波形处理、定时延时、仪器仪表、控制系统和电子玩具等领域。图1-12所示为常用555时基集成电路外形。
