电容滤波电路有多种，如电源0164R7TCMS-M-B2R-KAD电路中用低频滤波电容，还有高频滤波电容组成的电路等。
    在电漯电路中，从220V交流电压输入电源变压器到整流电路，得到单向脉动性直流电压，这一电压还不能直接加到电子电路中，因为其中有大量的交流成分，必须通过电容滤波电路的滤波，才能加到电子电路中。
    电源滤波电路中，电容器是必不可少的元器件，称为滤波电容。电源中电容滤波电路的作用是去除整流电路输出电压中的交流成分，保留直流成分。

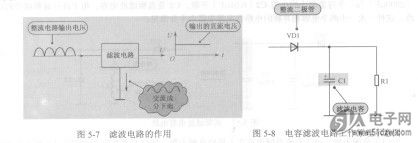

    图5-7所示是电容滤波电路。电源电路中的滤波电路主要使用大容量的电容器，所以分析电源滤波电路主要用电容器的相关特性。


    图5-8所示电路可以说明电容滤波电路的工作原理。电路中的Cl是滤波电容，它接在整流电路的输出端与地之间，整流电路输出的单向脉动性直流电压加到电容Cl上，Rl是整流滤波电路的负载电阻。
