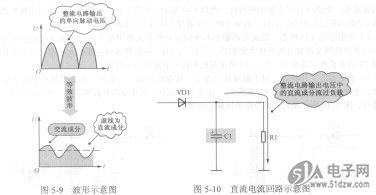

(1)波形等效分解。整流二极管VD1输出025100TCMS-M-C1R-LC的电压中，存在纯直流电压和纯交流电压。根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压。如图5-9所示，是直流电压分量和一种交流电压分量的叠加电压波形。
    (2)直流电流。滤波电容Cl对直流电而言为开路，所以脉动电压中的直流电不能通过电容Cl到地，只能通过负载电阻Rl构成回路，如图5-10所示，这样直流电流流过负载电阻Rl使负载两端得到了直流电压。


    (3)交流电流。因为滤波电容Cl的容量比较大，对从整流二极管VD1输出的交流电的容抗很小，这样，交流电通过Cl到地，如图5-11历示，而不能流过负载电阻Rl，从而达到了滤除交流成分的目的。
    (4)滤波电容。滤波电路中的滤波电容其容量相当大，通常至少是470htF的有极性电解电容。滤波电容Cl的容量越大，对交流成分的容抗越小，使残留在整流电路负载Rl上的交流成分越少，滤波效果就越好。
