低压差稳压器的应用类型.AC/DC电源中的应用.图3-135所示是ME2109低压差稳压器在AC/DC电源中的应用。这一电路中，交流电通过电源变压器降压得到交流低电压，再经过整流滤波电路得到不稳定的直流电压，然后通过低压羞稳压器得到稳定的直流电源，并且通过低压差稳压器消除了电源电路中的交流声，抑制了纹波电压。

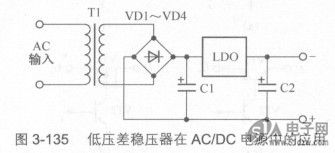

    图3-135  低压差稳压器在AC/DC电源中的应用
    电池或蓄电池电源电路中的应用.图3-136所示是低压差稳压器在电池或蓄电池电源电路中的应用。


    图3-136  低压差稳压器在电池或蓄电池电源电路中的应用.

    电池或蓄电池的供电电压都会在一定范围内变化，电池或蓄电池随着使用时间的增加，它的输出电压都要下降，在电路中增加了低压差稳压器后，直流工作不仅能够稳定，而且在电池或蓄电池接近放电完毕时，直流输出电压都保持稳定，提高了电池或蓄电池的使用寿命。
