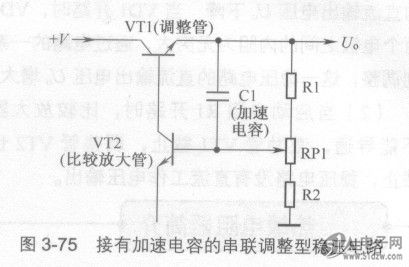

图3-75所示是接有加速电容的串联调整型稳压电路。电路中，Cl是加速电容，VT1是调
整管，VT2是比较放大管。

     1．电路分析
    (1) VT1是调整管，VT2是比较放大管：Rl、RP1和R2构成取样电路，RP1动片输出LMV321ILT的误差电压加到VT2基极。
    (2)当稳压电路输出的直流电压Uo在大小波动时，RP1动片给VT2基极输入波动的取样电压，但是这一取样电压是经过Rl、RP1和R2分压衰减的，所以加到VT2基极的电压波动量减小。假设直流输出电压Uo的波动量是1V，Rl、RP1和R2分压电路衰减一半，那么加到VT2上的波动误差电压只有0.5V。
    (3)在加入加速电容Cl后，根据电容两端的电压不能突变特性，当直流输出电压Uo出现1V大小的波动量时，Cl将1V波动电压（这一波动的电压相当于是交流电压）直接加到比较放大管VT2基极，使VT2迅速进行调节反应，所以能够加速稳压电路的稳压调整。在电路中能够起这样加速作用的电容称为加速电容。
    (4)当稳压电路输出端的直流电压稳定时，直流电压输出端没有波动电压，相当于没有文流电压，所以Cl相当于开路（电容不能让直流电通过），Cl不起作用。
    2．电路故障分析
    (1)这一电路中除Cl之外其他元器件的电路故障分析同前面的电路故障分析一样。
    (2)当加速电容Cl开路时，对稳压电路的直流输出电压大小没有影响，只是稳压性能有所下降；当Cl漏电时，稳压电路的直流输出电压将下降；当Cl击穿时，稳压电路没有直流输出电压。
