    ①GBJ型背架式隔振器应将螺母的TL16C752BPT一端朝下,可保证在螺母脱落条件下,螺杆仍不会脱落,电子设备顶部仍处于有支承状态。
    ②在电子设备向上运动时,在GDJ型隔振器的安装顶架上,必须留有让连接轴自由向上运动的空间15mm,例如,在安装板上钻@30mm孔。
    必须安装背(顶)架式隔振器的场合

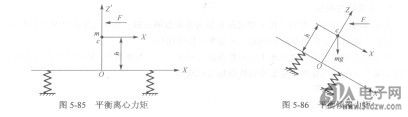

    ①在高速转弯时,底部隔振器无法平衡离心力矩,增加背架式隔振器平衡离心力矩,如图5-85所示。
    ②飞升、爬坡、摇摆时,设备重心已偏离到底部隔振器的支承平面的外面,安装背(顶)架式隔振器平衡倾覆力矩,如图5-86所示。
    ③设备与设备之间水平间隙过小,振动冲击易发生相互间碰撞时,也应安装背(顶)架式隔振器。


    结构特点
    GBJ型隔振器的结构示意图如图5-87所示。其弹性由调节螺套中的不锈钢网垫及碟形弹簧B2提供。改变钢丝网垫的充填量,并通过调节7、8两个零件间的空间体积,可以改变网垫的体密庋p,从而改变其水平刚度。圆锥弹簧3仅起支承球铰式连接杆的作用,处于中间位置,便于安装。




    ①GBJ型背架式隔振器应将螺母的TL16C752BPT一端朝下,可保证在螺母脱落条件下,螺杆仍不会脱落,电子设备顶部仍处于有支承状态。
    ②在电子设备向上运动时,在GDJ型隔振器的安装顶架上,必须留有让连接轴自由向上运动的空间15mm,例如,在安装板上钻@30mm孔。
    必须安装背(顶)架式隔振器的场合
    ①在高速转弯时,底部隔振器无法平衡离心力矩,增加背架式隔振器平衡离心力矩,如图5-85所示。
    ②飞升、爬坡、摇摆时,设备重心已偏离到底部隔振器的支承平面的外面,安装背(顶)架式隔振器平衡倾覆力矩,如图5-86所示。
    ③设备与设备之间水平间隙过小,振动冲击易发生相互间碰撞时,也应安装背(顶)架式隔振器。


    结构特点
    GBJ型隔振器的结构示意图如图5-87所示。其弹性由调节螺套中的不锈钢网垫及碟形弹簧B2提供。改变钢丝网垫的充填量,并通过调节7、8两个零件间的空间体积,可以改变网垫的体密庋p,从而改变其水平刚度。圆锥弹簧3仅起支承球铰式连接杆的作用,处于中间位置,便于安装。
