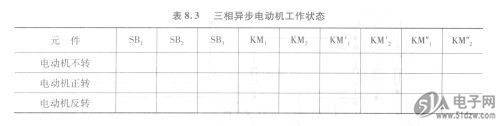

在按压SB、SB和SB33种情况下，认真0.1R 112W观察电路与各元器件的状态。用“1”表示线圈通电，按钮闭合；用“0”表示线圈不通电，常闭触点闭合，触头和按钮断开。将数据填人表8.3中。

    实验注意事项：
    ①要认真预习有关控制电路，正确绘制有关电路图，并注明每个元器件型号；
    ②注意电源的正确连接；
    ③注意继电器触点的正确连接；
    ④实验时注意电源不要短路，连接线路后仔细检查，电路连接无误后方可通电；
    ⑤电动机正、反转转换时，必须先按压停止按钮SB,，停机之后操作才有效；在操作中，勿使电动机频繁启动或转向。
    实验总结与分析
    (l)实验报告要求
    ①测量电动机的相间绝缘电阻和相与地的绝缘电阻，并自拟实验数据表格，记录相应的数据。
    ②设电动机控制电路中的各元件的状态用“1”表示线圈或触头按钮在闭合状态，用“0”表示线圈或触头按钮在断开状态。在电动机停、正转、反转时，将所有线圈通电与否，按钮和触头通断与否，设计实验数据表格，完成相应功能。
    ③画出电动机控制的主屯路图、控制电路图。
    (2)思考与总结
    ①电动机在正反转控制时，为什么只对换两相电源，电动机就能实现反转？
    ②电动机断开一相电源后，有什么异常情况？
