断裂模式是根据焊点断裂形态定性BSM400GA170DN2地评估焊料合金的脆性程度，具有方便、直观、可靠性高的优点，特别是无需专业的计量仪器。通常断裂模式有完全形变断裂、混合模式断裂、完全脆性断裂三种模式，现简述如下。
    完全形变断裂如图8.49历示。
    从图8.49中可以看出，完全形变断裂是指穿过焊料球体发生失效破坏，断裂面在焊料内部，此时IMC层没有暴露出断裂面不光滑、有拉毛现象，显示焊球以一种较柔和的方式失效。焊料吸收了较多的能量，断裂能量高（右图）。

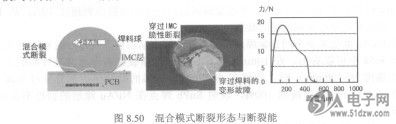

   混合模式断裂如图8.50所示。


    从图8.50中可以看出，混合断裂是指部分穿过焊料球体发生失效破坏，断裂面不光滑、有拉毛现象，而有部分断裂面穿过IMC层，并暴露出IMC光滑底层，焊料吸收了较少的能量，断裂能量中等（右图）。

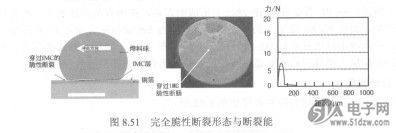

    完全脆性断裂如图8.51所示。


    从图8.51中可以看出，完全脆性断裂指完全穿过IMC，焊料球体发生失效破坏，断裂面光滑、齐整，并暴露出IMC光滑底层，焊料吸收了非常少的能量，断裂能量极低（右图）。

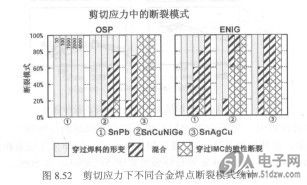

    不同合金焊点在OSP涂层上断裂模式统计如图8.52所示。
