使用闸流晶体管的调光装置
发布时间:2012/7/18 19:31:37 访问次数:1192

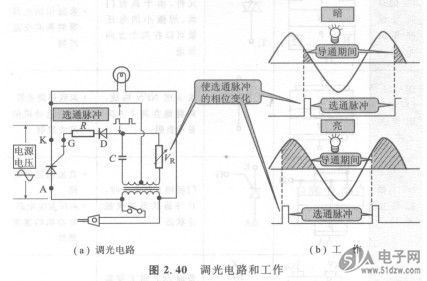

图2.40(a)是SCR的调光RS3K(FR306)电路，通过改变电位器(VR)可以任意地调节白炽灯的亮度。图2.40(b)是利用给门极的脉冲（被称为选通脉冲）控制流过灯的电流的示意图。改变脉冲的相位可以控制SCR导通的时间，所以称为相位控制。闸流晶体管反向峰值电压约为20～5000V，平均正向电流约为0.2～3000A，与晶体管相比耐高压、电流大。而且，除用作无触点开关及整流元件外，还广泛用于电动机的控制、电炉或电炉温度控制等。
各种闸流晶体管
表2.19中示出除SCR以外的各种闸流晶体管的名称、结构原理、图形符号、特征、用途等。
图2.40(a)是SCR的调光RS3K(FR306)电路，通过改变电位器(VR)可以任意地调节白炽灯的亮度。图2.40(b)是利用给门极的脉冲（被称为选通脉冲）控制流过灯的电流的示意图。改变脉冲的相位可以控制SCR导通的时间，所以称为相位控制。闸流晶体管反向峰值电压约为20～5000V，平均正向电流约为0.2～3000A，与晶体管相比耐高压、电流大。而且，除用作无触点开关及整流元件外，还广泛用于电动机的控制、电炉或电炉温度控制等。
各种闸流晶体管
表2.19中示出除SCR以外的各种闸流晶体管的名称、结构原理、图形符号、特征、用途等。
