闸流晶体管的结构和特性

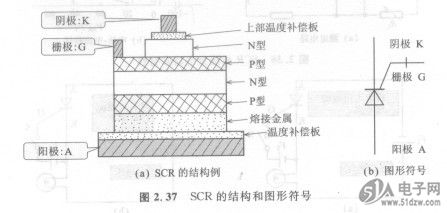

    闸流晶体管是将四层以上的P型和N型半导http://wangyuankeji.51dzw.com/体接合而成的器件，其电极端子有二、三、四个。三端子的闸流晶体管，也称为可控硅整流器(SCR：silicon-controlled-rectifier)。图2.37 (a)为SCR的结构示例，图2.37(b)为图形符号，它有阳极(A)、阴极(K)和栅极(G)三个电极。

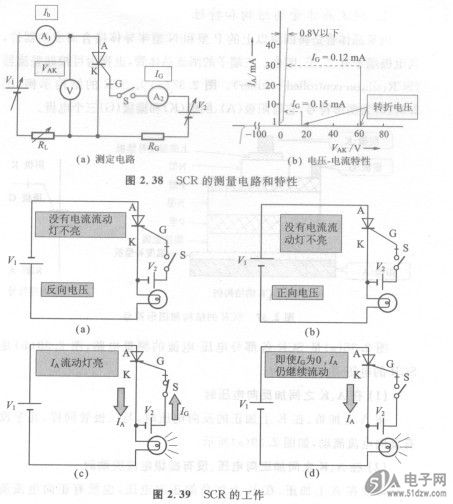

    图2. 38(a)是SCR各部分电压一电流的测量电路，图2.38(b)是SCR的电压一电流特性。
    (1)在A、K之间加反向电压时
    在A上加负、在K上加正的反向电压时，与二极管同样，几乎没有反向电流流动，如图2. 39(a)所示。
    (2)在A、K之间加正向电压、没有栅极电流流动时
    即使在A上加正、在K上加负的正向电压，也没有正向电流流动，如图2. 39(b)所示。
    (3)在A、K之间加正向电压，使栅极电流Jc流动时
    合上开关S使一定的栅极电流IG流动，使A、K之间的电压VAK增加时，阳极电流IA急剧流动，A、K之间变成导通状态，如图2.39(c)所示。与此同时，VAK急剧减少。这种状态称为转折，IA急剧流动开始时的V AK值称为转折电压。

    发生转折时，即使打开开关S阻止，G的流动，厶仍继续流动，A、K之间继续导通状态如图2.39(d)所示。
    为了减少厶，减小阳极的电源电压Vl。当增大IG时，在VAK值小的状态下发生转折。因此，由于微小的门极电流使SCR导通，可通过加在阳极上的电压使SCR截止，这就是SCR的开关作用。
