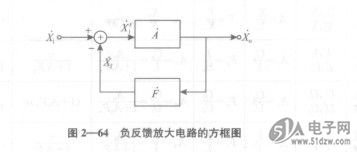

上述的4种组态的负W19B320A反馈电路，可用图2-64所示的方框图来表示。因为主要讨论交流信号的反馈，并考虑到一般的情形，所以各量均用复数表示。图中文表示一般的信号量，既可为电压，又可为电流（但每一组态的反馈只能是其中的一种），文i、Xf、刘、文。分别表示输入量、反馈量、净输入量和净输出量。图中，箭头表示传输方向，符号O表示比较环节，小黑点“．”表示采样环节，A为基本放大器的放大倍数，F为反馈网络的反馈系数。


    从图2-64可知，基本放大器只能正向传输，而反馈网络只能反向传输，这两点称为单向化条件。在实际电路中，由于基本放大器的寄生反馈和反馈网络的直通作用很小，它们可忽略，因此单向化条件近似成立。
    采样环节对输出信号义。进行采样，使反馈网络输出的反馈信号XfocXOO比较环节则对输入信号支．与反馈信号Xf进行比较，输出为误差信号（净输入信号）XI'，即Xi'=XI-Xf。由基本放大器和反馈网络组成的闭合环路称为反馈环，负反馈放
大电路的放大倍数称为闭环放大倍数（或闭环增益）
