甲乙类双电源互补对称功率放大电路的测试与分析
发布时间:2012/7/13 20:19:36 访问次数:3420
任务实施BUF601AP
一、测试任务
(1) OCL乙类互补对称功率放大电路失真的仿真测试。
(2) OCL甲乙类互补对称功率放大电路的仿真测试。
二、任务要求
按测试步骤完成所有测试内容,并撰写测试报告。
三、测试器材
计算机1台,Multisim 2001软件1套。
四、任务实施步骤
1.OCL乙类互补对称功率放大电路失真的仿真测试

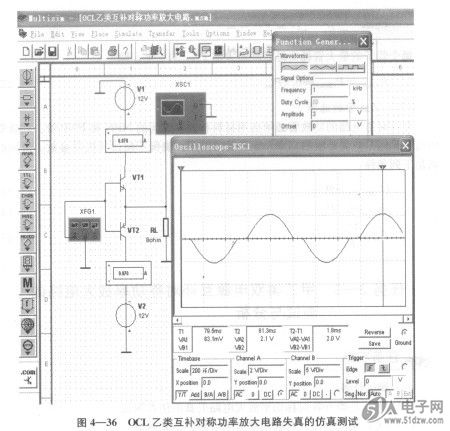

(1)按图4-36画好仿真电路。
(2)电路输入端接函数信号发生器(Function Generatorl-XFG),输入3V、1kHz的正弦信号,输出端接示波器(Oscilloscope-XSC),观察输幽波形。
2.OCL甲乙类互补对称功率放大电路的仿真测试
(1)按图4-37画好仿真电路。
(2)电路输入端接函数信号发生器(Function Generatorl-XFG),输入1kHz的正弦信号,输出端接上示波器(Oscilloscope-XSC),观察输出波形,用直流电流表测量电源提供的平均直流电流。
(3)在输入电压U。为O V时,观察示波器上的输出电压幅度,此时UOM____,观察并记录电流表上的读数____。 (4)改变函数信号发生器输入电压峰值Uim=3V,观察示波器输出波形,并通过移动示波器测试游标测量输出电压UOM=____;改变函数信号发生器输入电压峰值Um=5V,观察示波器输出波形,并通过移动示波器测试游标测量输出电压UOM=____。
任务实施BUF601AP
一、测试任务
(1) OCL乙类互补对称功率放大电路失真的仿真测试。
(2) OCL甲乙类互补对称功率放大电路的仿真测试。
二、任务要求
按测试步骤完成所有测试内容,并撰写测试报告。
三、测试器材
计算机1台,Multisim 2001软件1套。
四、任务实施步骤
1.OCL乙类互补对称功率放大电路失真的仿真测试
(1)按图4-36画好仿真电路。
(2)电路输入端接函数信号发生器(Function Generatorl-XFG),输入3V、1kHz的正弦信号,输出端接示波器(Oscilloscope-XSC),观察输幽波形。
2.OCL甲乙类互补对称功率放大电路的仿真测试
(1)按图4-37画好仿真电路。
(2)电路输入端接函数信号发生器(Function Generatorl-XFG),输入1kHz的正弦信号,输出端接上示波器(Oscilloscope-XSC),观察输出波形,用直流电流表测量电源提供的平均直流电流。
(3)在输入电压U。为O V时,观察示波器上的输出电压幅度,此时UOM____,观察并记录电流表上的读数____。 (4)改变函数信号发生器输入电压峰值Uim=3V,观察示波器输出波形,并通过移动示波器测试游标测量输出电压UOM=____;改变函数信号发生器输入电压峰值Um=5V,观察示波器输出波形,并通过移动示波器测试游标测量输出电压UOM=____。
