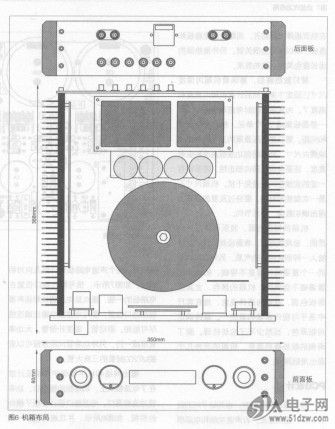

开始设计机箱布局，依据各家厂机TR/0603FA5-R和之前的设计经验，画出布局草图，如图6所示。
    两侧为外露散热器，功放PCB平行于热沉板安装，减小机箱平面面积，有利于散热。变压器前置于机箱内部，电源板在变压器后方正中，音量／音源选择及其直流电源部分置于电源板上方，并施加隔离措施。音量单片机控制和显示屏放在前面板正后方。两侧为VU表头，最外侧是电源开关和编码器音量旋钮。后面板正中位置为220V输入电源插座，两侧为左、右声道扬声器输出端子，上方偏右的位置为三路立体声信号输入RCA。
    接下来的工作是要根据散热器厂家的产品目录选择两侧散热器型材的宽度和热沉板的厚度。宽度要满足变压器罩直径、电源模块纵向长度、220V电源插座后面的接线位置、前面板显示屏的厚度之和。外露散热器同时作为机箱的侧板，要在热沉板厚度面钻孔，用螺丝固定底板和盖板，所以厚度也很关键。另外散热器的齿长度也关系到散热效果。
    装好散热器后，意味着机箱内深度尺寸已固定下来，然后计算机箱内宽度和高度了。内宽需要同时考虑两个方面，第一是面板集成了5个单元，横向安装尺寸和间距。第二是变压器罩的直径和电源模块横向尺寸，外加两侧功放板高度和安装高度。还要考虑机箱内部走线，需要留有一定的安放空间，避免干扰。机箱尺寸不是一次就能定好的，要经过反复的测算，得出确切数值，力求节约。


    机箱的材质方面，我乐于使用全铝质的。金属质感好，表面拉丝处理的效果给人一种别致精巧的气质，另外铝质机箱的一个重要特性就是不导磁，机内变压器漏磁不会延伸。机箱的颜色，尤其是面板色调，我倾向选择浅色，放在客厅中易于与现代家装和谐统一。最终确定用铝原色，当然少不了拉丝处理。除了两侧的散热器用黑色，机箱的另外几个面也用铝原色。
