控制保护与电源电路
发布时间:2012/6/24 14:52:06 访问次数:799

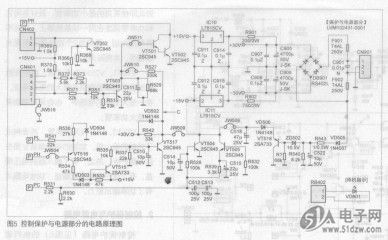

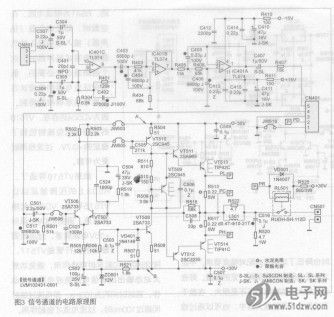

控制保护电路(见图5)的执行SES5VD323-2U者是图3中的继电器RL501,图3中的R513/R517是电流检测电阻。保护功能包括输出中点直流电压、过流、开/关机噪声抑制,控制功能为硬待机(只是断开扬声器与功放电路的连接,功放电路的耗电与正常工作时的静态并无区别)。
图3中带框的英文字母P衷示同一电路原理图的不同部分的引出线,旁边的字母是编号,如PL、PG等,在下文的说明时以“P_PL”的形式来标识,两部分电路原理图的标识是对应相同的,即图3与图5中的此类标识是对应相同的。
继电器是由VT501、VT502(见图5)构成的达林顿管来驱动,两者饱和导通,继电器得电吸合,接通功放输出端与扬声器。其他所有控制保护电路的最后执行都是靠拉低VT501的基极电位使之关断实现的。
所谓的中点直流电压,指的是在静态条件下,功放输出端(见图3)相对地而言的直流电压,应该为零,当然,这是理论上的,实际上会有毫伏级的电压。中点直流电位的偏移主要是由输入级或输出级晶体管的特性不一致造成的。在正常工作条件下,中点直流电位的偏移当然是越小越好,在±lOOmV以内一般也不会有什图5控制保护与电源部分的电路原理图么问题。但是不能太大,太大了就可能烧毁扬声器以及输出级的晶体管。因此,这是OCL电路的基本保护电路之一,但是不一定要用继电器来实现,只是继电器的保护更为简单可靠(对扬声器而言)。
控制保护电路(见图5)的执行SES5VD323-2U者是图3中的继电器RL501,图3中的R513/R517是电流检测电阻。保护功能包括输出中点直流电压、过流、开/关机噪声抑制,控制功能为硬待机(只是断开扬声器与功放电路的连接,功放电路的耗电与正常工作时的静态并无区别)。
图3中带框的英文字母P衷示同一电路原理图的不同部分的引出线,旁边的字母是编号,如PL、PG等,在下文的说明时以“P_PL”的形式来标识,两部分电路原理图的标识是对应相同的,即图3与图5中的此类标识是对应相同的。
继电器是由VT501、VT502(见图5)构成的达林顿管来驱动,两者饱和导通,继电器得电吸合,接通功放输出端与扬声器。其他所有控制保护电路的最后执行都是靠拉低VT501的基极电位使之关断实现的。
所谓的中点直流电压,指的是在静态条件下,功放输出端(见图3)相对地而言的直流电压,应该为零,当然,这是理论上的,实际上会有毫伏级的电压。中点直流电位的偏移主要是由输入级或输出级晶体管的特性不一致造成的。在正常工作条件下,中点直流电位的偏移当然是越小越好,在±lOOmV以内一般也不会有什图5控制保护与电源部分的电路原理图么问题。但是不能太大,太大了就可能烧毁扬声器以及输出级的晶体管。因此,这是OCL电路的基本保护电路之一,但是不一定要用继电器来实现,只是继电器的保护更为简单可靠(对扬声器而言)。
