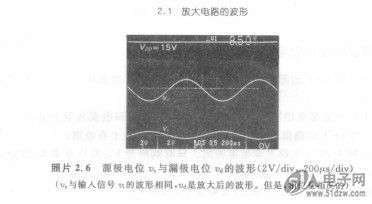

照片2.6是源极电位口。与漏极MSP430F2274IRHAR电位Vd的波形。这样看到的栅极电位vg、源极电位口。与输入信号vi的波形是相同的。像照片2.6那样，FET的漏极上看到的是被放大了的Vi的波形，但是，Vd的波形与vi的渡形相位相反。
    FET的源极所连接的电阻是源极电阻Rs。如照片2.5所示，VS的振幅为2.1±0.5V，所以流过Rs的电流在以1.05mA为中心的±0.25mA范围变化((2.1±0.5)/2kfl=l.05±0.25mA).
    所有从FET的源极流出的电流都流过Rs，所以源极电流i。为1.05土0.25mA。
    这个电流变化量△如通过漏极与电源间连接的电阻——漏极负载电阻RD以电阻上产生的电压降的形式呈现出来，因此输出电压再次返回为电压变化量Avd的形式，从漏极取出。
