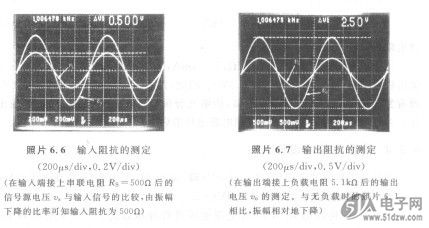

设输入信号电压VS=1VP-P.用与第2章图2.14相同FM25V02-GTR的方法，将RS=500Q,时的VS与VI，的波形表示在照片6.6中。VI是0.5VP-P，为VS的1/2，故得出输入阻抗ZI为500Q。

    如前所述，该数值是RE与R3并联连接的值。
    照片6.7表示在输出端接有5.lkfl负载电阻，令Vi一1VP-P时的输入输出波形。如照片6.1所示，在无负载时AV=5，VO=5VP-P，然而RL一5.lkQ时，uO=2.5VP-P,为无负载时的1／2。因此知道输出阻抗ZO与RL相等，即Zo一5.lk0。
    输出阻抗与共发射极放大电路相同，为集电极电阻Rc本身的值。
    这样，由于共基极放大电路的输出阻抗比较高，所以在输出信号长距离传输时，输出阻抗与布线杂散电容形成低通滤波器，就不能够显现出共基极放大电路本来的频率特性的优点（在后面叙述）。
    为了改进这一点，如图6.3所示，在共基极放大电路的后级接上射极跟随器。由此而使输出阻抗下降，这样就能够显示出共基极放大电路频率特性的优势所在。
