现在，如果想制作电路，将几个IC组ADIS16365合起来就能简单地完成。例如，以放大电路为例，如果使用OP放大器IC就能简单地完成。

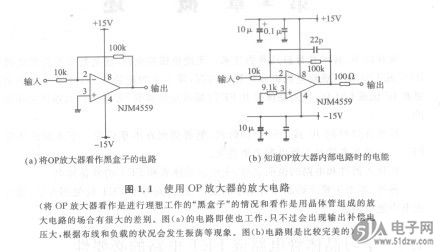

    然而，掌握晶体管电路和FET电路有关知识的场合和仅使用OP放大器的情况如图1.1所示，电路的认识上会产生相当大的不同。
    将OP放大器作为“黑盒子”考虑时，是将IC作为进行理想工作的器件来进行设计的。但从实际电路中发生的故障来看，其原因往往是由于IC不是理想的器件。
    以最简单的单个晶体管放大电路为例，电压增益是有限的（理想的OP放大器的屯压增益为无限大），输入电流也以基极电流的形式存在（理想OP放大器的输入电流为0）。电压增益的频率特性也存在许多问题。
    当电路发生问题时，不能直接调整OP放大器的特性。但是，如果是单个晶体管的放大电路，就能采取多种对策。
    因此，如果在单个晶体管放大器中积累一些经验，就会得到如下的预测：“OP 放大器内部是这样的，所以在外接电路上要做这样的工作……”。


    如果具备了晶体管电路和FET电路的知识，在使用OP放大器时即使发生麻烦或者产生不符合要求的特性，也能采取各种对策。这不仅局限于使用OP放大器电路，而且可以说，对于全部的模拟电路和数字电路都是一样的。(将OP放大器看作是进行理想工作的“黑盒子”的情况和看作是用晶体管组成的放大电路的场合有很大的差别。图(a)的电路即使也工作，只不过会出现输出补偿电压大，根据布线和负载的状况会发生振荡等现象。图(b)电路则是比较完美的）
    也就是说，如果掌握了晶体管电路和FET电路，则不会将IC和LS1看作理想的器件或“黑盒子”，而会看作“与自己设计的电路一样，是由晶体管和FET集合起来的电路”。其结果是，对电路的工作本质有所了解，能够顺畅地处理一些麻烦问题。同样，即使仅使用IC和LSI，也能设计出更好的电路。
