场效应管主要特性和参数
发布时间:2012/1/23 20:42:02 访问次数:1571
掌握场效应管的主要特性，有利于场效应管放大器工作原理的分析。

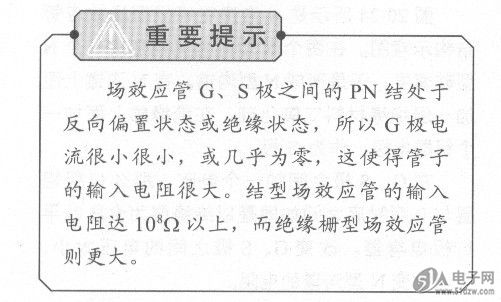

1．场效应管输入电阻大
输入电阻大可以减轻前级放大器、信号源的负载。换言之，输入电阻大
可以减轻前级放大器、信号源的输出电流。
场效应管电压控制特性
场效应管与三极管的根本不同在于，前者是电压控制器件，即栅极电
压的变化可以引起漏极电流的变化，则不需要G极电流就能获得D极电流，而
后者则是电流控制器件，要求信号源必须有电流流入管子，即必须有基极电
流的变化才能引起集电极电流的变化。
3．场效应管转移特性

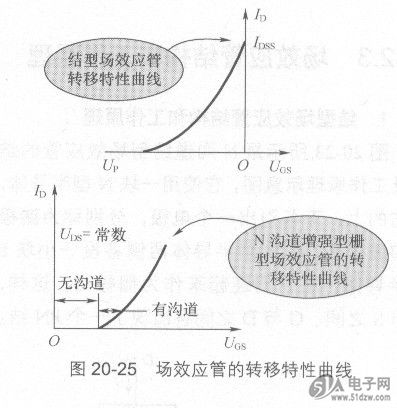

图20-25所示是场效应管的转移特性曲线，它是用来说明G、S极之间电压
Ucs对D极电流b控制的特性曲线。横轴表示G、S极之间的电压Ucs大小，纵轴
表示D极电流b的大小。
对结型场效应管而言，G极与S极之间加反向偏置。
反向电压Ucs大到一定程度时，/D=OA，说明沟道已被夹断；反向电压
Uos= OV时，b=最大，此时的如称为饱和漏电流，用/DSS表示。
当D极与S极之间电压大小变化时，转移曲线要左、右平移，但是曲线
的形状基本不变。
对于N沟道增强型绝缘栅场效应管而言，Ucs加正向偏置电压，且Uos
较小时电流坫为零，当Uos大到一定程度时才有电流ID
。掌握场效应管的主要特性，有利于场效应管放大器工作原理的分析。
1．场效应管输入电阻大
输入电阻大可以减轻前级放大器、信号源的负载。换言之，输入电阻大
可以减轻前级放大器、信号源的输出电流。
场效应管电压控制特性
场效应管与三极管的根本不同在于，前者是电压控制器件，即栅极电
压的变化可以引起漏极电流的变化，则不需要G极电流就能获得D极电流，而
后者则是电流控制器件，要求信号源必须有电流流入管子，即必须有基极电
流的变化才能引起集电极电流的变化。
3．场效应管转移特性
图20-25所示是场效应管的转移特性曲线，它是用来说明G、S极之间电压
Ucs对D极电流b控制的特性曲线。横轴表示G、S极之间的电压Ucs大小，纵轴
表示D极电流b的大小。
对结型场效应管而言，G极与S极之间加反向偏置。
反向电压Ucs大到一定程度时，/D=OA，说明沟道已被夹断；反向电压
Uos= OV时，b=最大，此时的如称为饱和漏电流，用/DSS表示。
当D极与S极之间电压大小变化时，转移曲线要左、右平移，但是曲线
的形状基本不变。
对于N沟道增强型绝缘栅场效应管而言，Ucs加正向偏置电压，且Uos
较小时电流坫为零，当Uos大到一定程度时才有电流ID
。
