绝缘栅型场效应管
发布时间:2012/1/23 20:33:40 访问次数:928
绝缘栅型场效应管结构和工作原理

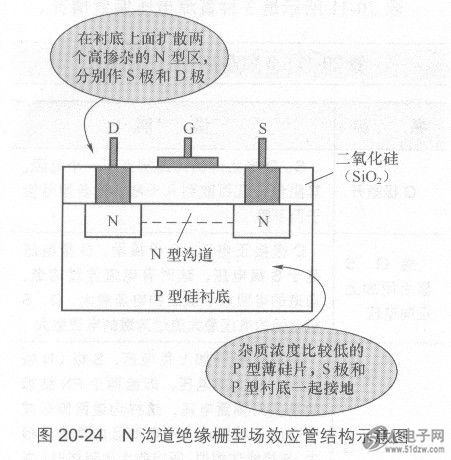

图20-24所示是N沟道绝缘栅型场效应管结构示意图。在两个N型区之间再
形成一个N型硅薄层，于是形成N型沟道。在N沟道上面加一层绝缘材料二氧化硅，
在绝缘层上面加一个铝层电极，作为G极。在G、S极之间加一个电压，那么G极铝
层与P型衬底之间如同是以绝缘层为介质的平行板电容器。改变G、S极之间的电压
大小，可以改变N型沟道的电阻。
G、S极之间电压增大时，N型导电沟道变厚，沟道电阻减小，在相同的D、S极
电压下流过沟道的电流便增大。G、S极之间电压减小时，N型导电沟道变薄，
沟道电阻增大，流过沟道的电流便减小。改变G、S极之间的电压大小，可控
制流过沟道的电流大小，即控制D极电流的大小。
绝缘栅型场效应管结构和工作原理
图20-24所示是N沟道绝缘栅型场效应管结构示意图。在两个N型区之间再
形成一个N型硅薄层，于是形成N型沟道。在N沟道上面加一层绝缘材料二氧化硅，
在绝缘层上面加一个铝层电极，作为G极。在G、S极之间加一个电压，那么G极铝
层与P型衬底之间如同是以绝缘层为介质的平行板电容器。改变G、S极之间的电压
大小，可以改变N型沟道的电阻。
G、S极之间电压增大时，N型导电沟道变厚，沟道电阻减小，在相同的D、S极
电压下流过沟道的电流便增大。G、S极之间电压减小时，N型导电沟道变薄，
沟道电阻增大，流过沟道的电流便减小。改变G、S极之间的电压大小，可控
制流过沟道的电流大小，即控制D极电流的大小。
