BTL音频功率放大器集成电路信号输出引脚外电路分析

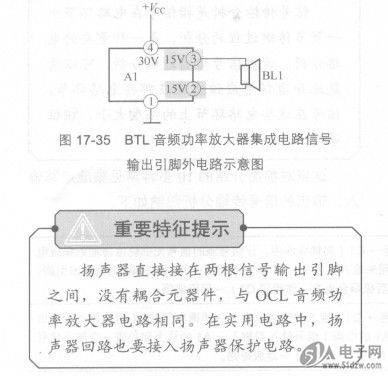

图17-35所示BTL音频功率放大器集成电路信号输出引脚外电路示意图。

电路中的Al是BTL音频功率放大器集成电路，这种功放集成电路有两根信

号输出引脚②脚和③脚，如果是双声道BTL音频功率放大器集成电路，则

左、右声道各有两根信号输出引脚，这一点与OTL、OCL音频功率放大器电

路均不同。APW7137BI

BTL电路有以下两种构成方式。

(1)采用两组OTL黾路构成一组BTL电路，图17-35所示就是这种形式，

此时集成电路中只有一根电源引脚，即④脚是集成电路Al的电源引脚，

①脚是接地引脚。这时，两根信号输出引脚的直流工作电压是电源引脚

直流电压的一半。④脚直流工作电压为30V，两个信号输出引脚②、③脚

的直流工作电压均为15V。由于②、③脚的直流工作电压相等，所以扬声

器可以直接接在②、③脚之间。

(2)采用两组OCL电路构成一组BTL电路，此时集成电路具有正、负两

根电源引脚，而两根信号输出引脚的直流工作电压为OV。

可见，根据集成电路有几根电源引脚可以方便地分辨出这两种BTL音

频功率放大器电路。

三端稳压集成电路信号输出引脚外电路分析

三端稳压集成电路如图17-31所示。②脚是集成电路Al的输出引脚，

该引脚与地线之间接一只滤波电容C4，其输出的直流电压供给前级电路

作为直流工作电压。

电子开关集成电路信号输出引脚外电路分析

电子开关集成电路如图17-32所示，⑩脚是集成电路Al的输出控制引

脚，该电路用来控制发光二极管VD1是否导通发光。电子开关集成电路的

输出控制引脚外电路变化很丰富，在不同的控制电路中有不同的外电路特

征，可根据电子开关集成电路的肉电路进行输出控制引脚外电路的分析。

其他功能的集成电路信号输出引脚外电路分析

不同功能的集成电路其信号输出引脚外电路特征也不同，这里需要

说明如下几点。
(1)在工作频率比较高的集成电路应用电路中，信号输出引脚外电路

回路中的耦合电容容量比较小，这一点与工作频率比较高的集成电路其信

号输入引脚外电路中的耦合电容一样。

(2) -些集成电路的信号输出引脚用来输出控制信号。例如，电子开关

集成电路的输出引脚是一个控制引脚。

(3)数字集成电路中的输出引脚情况相当复杂，有的为一组两根输出引

脚，例如触发器都有两个输出端，它们之间在工作正常情况下总是反相的

关系，当一个引脚输出高电平时，另一个引脚输出低电平。
