1．过热感测电路
    图13.15显示将运算放大器比较器应用在精准过热感测电路，H2009 以便判断温度是否到达某个临界值。这个电路包含一个惠斯通电桥和运算放大器，用来检测电桥是否达成平衡。电桥的一臂包含一个热敏电阻(Rl)，这是一个温度感测电阻，其温度系数是负值（当温度增加，电阻值下降）。我们将电位计(R2)的电阻值设定为在临界温度时热敏电阻的电阻值。在正常温度下（低于临界温度），R1大于R2，因此使电桥处于不平衡状态，驱动运算放大器输出成为低饱和电平，并让晶体管Q1保持关闭。


    当温度增加，热敏电阻的电阻值会降低。当温度到达临界值，R1会等于R2，此时电桥达成平衡状态(因为R3=R4)。此时运算放大器的输出将切换到高饱和电平，使Q1导通。这样会提供继电器能量，以便启动警报器，或开启一个处理过热现象的反应机制。
    2．A/D转换
    A/D转换(AlD  conversion)是一个常用的接口处理过程，通常是在线性的模拟(analog)系统，必须为一个数字( digital)系统提供输入信号时用到。A/D转换有许多方法可供使用。然而在这个讨论过程中，我们只选择一种转挨电路来说明其概念。

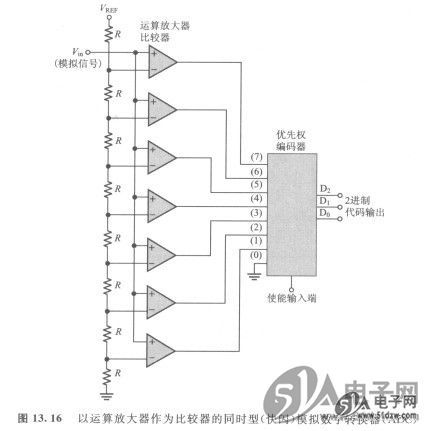

    同时型( simultaneous)或是快闪型(flash)的A/D转换法是使用并联的比较器，将线性输入信号与利用分压器产生的各种不同参考电压加以比较。当某一个比较器的输入电压超过参考电压，该比较器的输出将成为高电平。图13.16所示为一个模拟数字转换器(ADC)，其输出为三位的2进制代码，用来表示模拟输入电压。这个转换器需要七个比较器。一般而言，要转换成挖位的2进制数值码需要2"-1个比较器。需要大量的比较器提供足够的2进制数值码，是同时型ADC的一个主要缺点。而主要的优点是转换时间比较快。
    每一个比较器的参考电压是由电阻性分压器与VREF加以设定的。每一个比较器的输出会连接到优先权编码器( priority encoder)的输入端。优先权编码器是一个数字装置，能够在输出端产生2进制数值，用来代表各输入的最大值。

    当编码器的启动信号在线出现脉冲（取样脉冲信号），编码器会对输入端进行取样，然后在编码器输出端出现一个正比于模拟输入信号的三位2进制代码。
    取样率( sampling rate)将决定2进制数代表变动输入信号的准确性。在指定的时间内取样次数越多，数字码就能越准确代表模拟信号。
