信号输出引脚外电路特征及识图方法

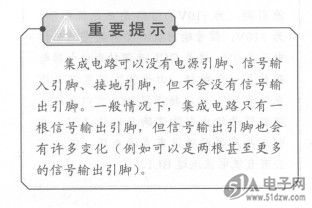

下面说明常见集成电路的信号输出引脚外电路特征及识图方法。

音频前置放大器集成电路信号输出引脚外电路分析

音额前置放大器集成电路如图17-25所示。Al是音频前置放大器集成

电路，②脚是信号输出引脚。

从图17-25中可以看出，经过Al放大后的信号从②脚输出，再经耦合

电容C2加到后级电路。信号输出引脚与后级电路之间也有一只耦合电容，

也可如图17-25(b)所示电路那样是一个C2和R2的阻容耦合电路。图17-25

(c)所示是一种实用电路，其Al的信号输出引脚②脚输出的信号，通过耦

合电容C2加到音量电位器RP1上（由于电路中没有设置后级放大器，所以

集成电路Al的②脚输出信号直接加到音量电位器）。

双声道音频集成电路有两根信号输出

引脚外电路分析

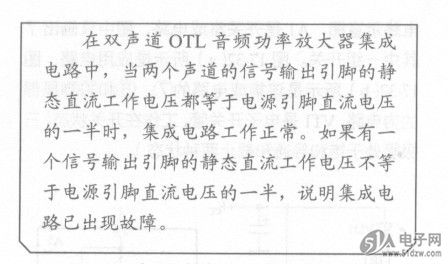

双声道音频集成电路通常有两根信号输出引脚，左、右声道各有一根

信号输出引脚，且外电路完全一样，如图17-20所示。②脚是左声道信号

输出引脚，④脚是右声道信号输出引脚。双声道音频集成电路信号输出引

脚外电路特征和单声道音频集成电路信号输出引脚外电路特征是一样的，

这里不再说明。

OTL音频功率放大器集成电路信号输出引脚外电路分析

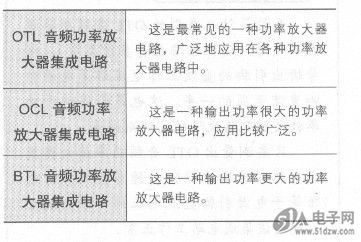

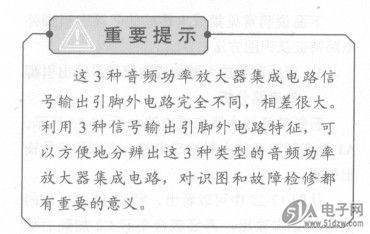

常见的集成电路音频功率放大器集成电路有下列3种。

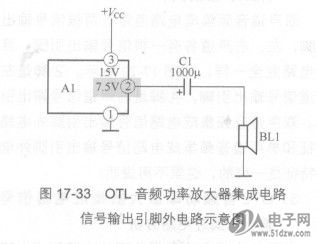

图17-33所示是OTL音频功率放大器集成电路信号输出引脚外电路示意

图。电路中的Al是OTL音频功率放大器集成电路；②脚是信号输出引脚，OTL

音频功率放大器集成电路Al的信号输出引脚②脚通过一只容量很大的电容

Cl与扬声器BL1相连；Cl是输出端耦合电容，其容量在510～2 200UF；③

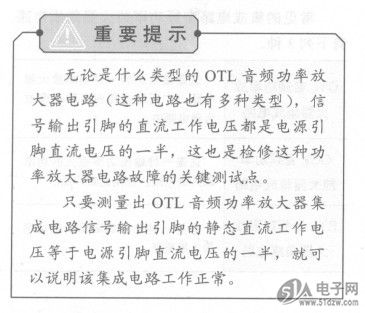

脚是该集成电路的电源引脚，其直流工作电压为15V；而信号输出引脚（②

脚的直流工作电压是电源引脚的一半，为7.5V。APM3054NR
