二极管或门电路
发布时间:2012/1/6 11:02:58 访问次数:6926
1.或门电路图形符号

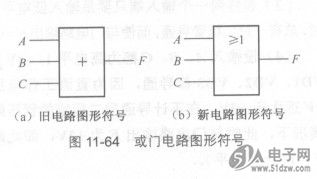

图11-64(a)所示为过去规定的或门电路的电路图形符号,方框中用+号表示是或逻辑。图11-64(b)所示最新规定的或门电路图形符号,注意新规定中的符号与旧符号不同。
2.二极管或门电路
图11-65所示是二极管构成的或门电路,H232ACB 这里的或门电路共有3个输入么、B、C,输出是Fo分析或门电路工作原理要将或门电路的输入分成下列几种情况。
(1)设4、曰、C3个输入均为逻辑0(逻辑0为低电平,简称0,此0不是算术中的0),此时VD1、VD2和VD3正极电压全吝B为低电平,这样3只二极管全部导通,此时输出F通过电阻R1与电源-V相连,这样输出F输出低电平,即F输出0。
(2)设只有输入A为高电平1(此为逻辑1,简称1,不是算术中1),设这一高电平的电压为+3V,B、C输入仍为0,由于A为1,+3V电压加到VD1正极,使VD1导通,VD1导通后其负极也为+3V(不计VD1导通后管压降),使或门电路输出F为+3V,为高电平(即为1)。此时,由于VD2、VD3正极为0,而负极为1(VD1导通后使F为1),所以VD2、VD3因反向偏置电压而处于截止状态。
(3)设输入有两个同时为1,但有一个输入仍然为0时,同样的道理或门电路的输出F输出1。
(4)设3个输入4、B、C同时为1,VD1、VD2、VD3均导通,或门电路输出F也为l。
3.或逻辑真值表

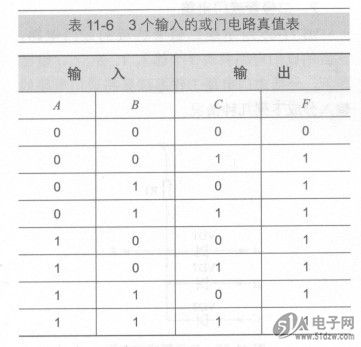

或门电路的输八与输出之间的逻辑关系为或逻辑,或逻辑可以用真值表来表示各输入与输出之间的逻辑关系,有3个输入的或门电路真值表见表11-6。
1.或门电路图形符号
图11-64(a)所示为过去规定的或门电路的电路图形符号,方框中用+号表示是或逻辑。图11-64(b)所示最新规定的或门电路图形符号,注意新规定中的符号与旧符号不同。
2.二极管或门电路
图11-65所示是二极管构成的或门电路,H232ACB 这里的或门电路共有3个输入么、B、C,输出是Fo分析或门电路工作原理要将或门电路的输入分成下列几种情况。
(1)设4、曰、C3个输入均为逻辑0(逻辑0为低电平,简称0,此0不是算术中的0),此时VD1、VD2和VD3正极电压全吝B为低电平,这样3只二极管全部导通,此时输出F通过电阻R1与电源-V相连,这样输出F输出低电平,即F输出0。
(2)设只有输入A为高电平1(此为逻辑1,简称1,不是算术中1),设这一高电平的电压为+3V,B、C输入仍为0,由于A为1,+3V电压加到VD1正极,使VD1导通,VD1导通后其负极也为+3V(不计VD1导通后管压降),使或门电路输出F为+3V,为高电平(即为1)。此时,由于VD2、VD3正极为0,而负极为1(VD1导通后使F为1),所以VD2、VD3因反向偏置电压而处于截止状态。
(3)设输入有两个同时为1,但有一个输入仍然为0时,同样的道理或门电路的输出F输出1。
(4)设3个输入4、B、C同时为1,VD1、VD2、VD3均导通,或门电路输出F也为l。
3.或逻辑真值表
或门电路的输八与输出之间的逻辑关系为或逻辑,或逻辑可以用真值表来表示各输入与输出之间的逻辑关系,有3个输入的或门电路真值表见表11-6。
