1．信号输入引脚的种类

关于集成电路的信号输入引脚种类，需要说明下面几点。

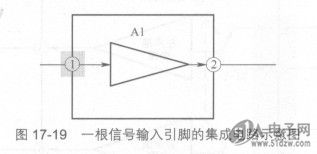

(1)通常情况卞，集成电路只有一根信号输入引脚，如图17-19所示。

在图17-19中，①脚是集成电路Al的信号输入引脚。由于该集成电路只有

一根信号输入引脚，那么该引脚若没有信号输入，则该集成电路就一定没

有输出信号了。

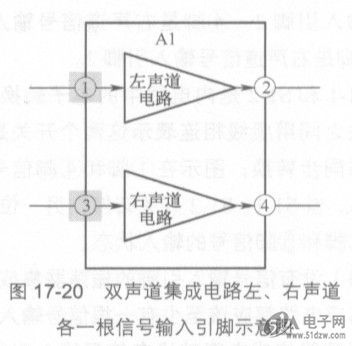

(2) -般情况下双声道集成电路左、右声道各有一根信号输入引脚，

图17-20所示是这种集成电路的信号输入引脚示意图。电路中，①脚是该

集成电路的左声道电路的信号输入引脚，③脚是该集成电路的右声道电路

的信号输入引脚。

由于左、右声道电路是相互独立的，所以各声道有自己的信号输入引

脚。同理，如果是四声道的集成电路，则会有与此相同的四根信号输入引脚，

每个声道都有一根信号输入引脚。

从集成电路的内电路结构可以看出，当某一声道的信号输入引脚没有信

号输入时，设左声道没有信号输入，只会影响左声道电路没有信号输出：

只要右声道电路工作正常且有右声道信号的正常输入，就不会影响到右声

道电路的正常信号输出，这一点是与单声道电路所不同的。

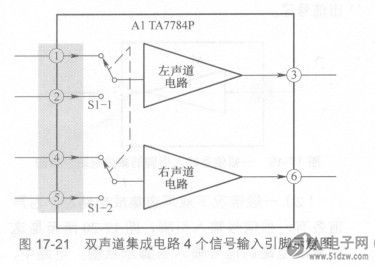

(3)特殊情况下，双声道集成电路有4个信号输入引脚，图17-21所示

是这种集成电路的信号输入引脚示意图。Al是一个双声道集成电路，但它

有4个信号输入端，每个声道电路有两个信号输入引脚。

电路中的①、②和③脚构成一个声道电路，④、⑤和⑥脚构成另一个

声道电路。其中，①脚是左声道信号输入引脚1，②脚是左声道信号输入

引脚2：④脚是右声道信号输入引脚l，⑤脚是右声道信号输入引脚2。

Sl-l和Sl-2是内电路中的电子转换开关，两开关之间用虚线相连表

示这两个开关是联动的，即同步转换，图示在①脚和④脚信号的输入状

态，当Sl-l、Sl-2开关转换到另一位置时，处于②脚和⑤脚信号的输入

状态。 AMP927771-3
(4)没有信号输入引脚的振荡器集成电路。通常集成电路都应该至少

有一根信号输入引脚，但是振荡器集成电路就没有信号输入引脚。设置信

号输入引脚是因为集成电路要放大或处理外部的信号，而振荡器电路本身

不需要外部信号。振荡器集成电路是主要用来产生振荡信号的电路，所以

没有信号输入引脚，但一定有信号输出引脚，这是振荡器集成电路的与众

不同之处。

(5)电子转换丹关集成电路有多个信号输入引脚，一个信号输出引脚，

图17-22所示是一种4根信号输入引脚、一根信号输出引脚的电子转换开关

集成电路。①、②、③和④脚分别是4根信号输入引脚，⑤脚是信号输出引

脚，⑥、⑦、⑧和⑨脚分别是内电路中Sl、S2、S3和S4这4个电子开关的控

制引脚。

这种电子开关转换电路的工作原理是：当⑥脚获得低电平触发后，

内电路的电子开关Sl接通，此时①脚作为集成电路的有效信号输入引脚，

从⑤脚输出由①脚输入的信号；当⑦脚获得低电平有效触发后，Sl断开，

S2自动接通，②脚作为这一集成电路的有效信号输入引脚，从⑤脚输出

由②脚输入的信号；同理，⑧脚和⑨脚分别控制内电路中的电子开关S3

和S4，以控制相应的有效信号输入引脚。
