在信息化时代的今天，各种电子电器无不大量地使用集成电路构成形形色色的电路系统，且新的、功能更强大的集成电路层出不穷，学习电子电路就必须掌握关于集成电路的方方面面的知识。
    1．集成电路应用电路图的功能
    集成电路应用电路图具有下列一些功能。
    (1)它表达了集成电路各引脚的外电路结构、电子元器件参数等，从而表示出某一集成电路的完整工作情况。
    (2)有些集成电路应用电路图画出了集成电路的内电路框图，这对分析集成电路应用电路是相当方便的，但这种表示方式并不多见。
    (3)集成电路应用电路图有典型应用电踣图和实用电路图两种，前者在集成电路手册中可以查到，后者出现在实际电路中，这两种应用电路图相差不大。根据这一特点，在没有实际应用电路图时，可以用典型应用电路图作参考，这种方法在修理中常常采用。
    (4)一般情况下，集成电路应用电路图表达了一个完整的单元电路或一个电路系统，但
有些情况下一个完整的电路系统要用到两个或更多的集成电路。

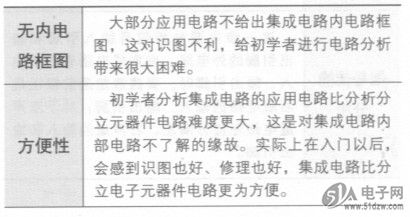

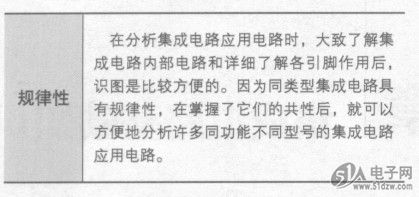

    2．集成电路应用电路的特点

      3．集成电路应用电路的识图方法和识图注意事项
    集成电路应用电路的识图方法和识图注意事项主要有下列几点。
    (1)了解各引脚的作用是识图的关键。NJM2235可以通过查阅有关集成电路应用手册了解各引脚的作用。知道了各引脚作用后，分析各引脚外电路工作原理和电子元器件的作用就方便了。如，知道①脚是输入引脚，那么与①脚所串联的电容就是输入端耦合电容，与①脚相连的电路则是输入电路。
    (2)了解集成电路各引脚的作用有3种方法：一是查阅有关资料，二是根据集成电路的内电路框图进行分析，三是根据集成电路应用电路中各引脚外电路的特征进行分析。第三种方法要求读者有比较好的电路分析基础。
