1．电路分析

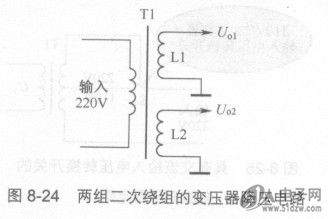

    图8-24所示是两组二次绕组的变压器降压电路。电路中的Tl是电源变压器，它有两组二次绕组，能够分别输出两组交流电压。


    关于这一电路的工作原理主要说明下列几点。
    (1)这一电源变压器有两组独立的二次绕组，这样能够输出两组交流电压，即电路中的电压Uol、U02。
    (2)两组二次绕组中哪一组的匝数多， TBA820它的输出交流电压就大。如果电路中没有标出交流输出电压的大小，通常仅凭这一电路
图是无法知道哪组交流输出电压较大哪组较小的。
    (3)这一电路中的两组二次绕组接地端相同。如果两组二次绕组的接地点不相同，则可以输出两组彼此独立的直流电源。
    2．故障检测方法
    关于这一电路的电源变压器故障检测方法主要说明一点：由于有两组独立的二次绕组，所以要分别测量二次绕组的交流输出电压。
