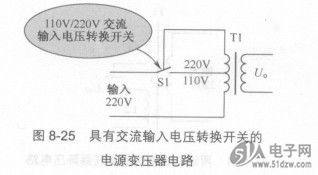

图8-25所示是交流输入电压可转换的电源变压器电路。电路中的Tl是电源变压器，交流电压转换电路主要是电源变压器一次绕组设置抽头。Sl是交流电压转换开关，这是一个工作在110V/220V交流市电电压下的电源转换关，是一个机槭式开关，为单刀双掷式开关。

    1．交流电压转换原理
    关于交流电压转换原理主要说明下列4点。
    (1)交流电压转换电路利用了变压器的一次绕组抽头。
    (2)变压器有一个特性，即一次绕组和二次绕组每伏电压的匝数相同。
    (3)假设电源变压器一次绕组共有2200匝，二次绕组共有50匝，二次绕组输出5V交流电压，也就是每10匝线圈1V，一次绕组和二次绕组一样也是每10匝线圈1V。
    (4)这种电路中的电源变压器一次侧设有抽头，不同的交流输入电压接入一次绕组的不同位置，只要保证每1V电压的匝数相同，就能保证电源变压器二次侧输出的交流低电压相同。
    2．电路分析

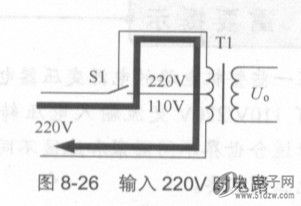

    (1) 220V输入时分析。图8-26所示是输入220V时的电路，在交流市电为220V的地区使用时，交流电压转换开关Sl在图示的“220V”位置上，这时220V交流电压加到Tl全部的一次绕组上，Tl二次侧输出交流电压为Uo。


    (2) 110V输入时分析。图8-27所示是输入110V时的电路，在交流市电为110V的地区使用时，交流电压转换开关Sl转换到图示“110V”位置上，这时110V交流电压加到Tl的一部分一次绕组上．此时二次绕组输出的交流电压也是为配，大小不变，实现交流电压的转换。


    这种交流电压转换电路利用了变压器的一次绕组抽头。变压器有一个特性，即一次绕组和二次绕组每伏电压的匝数相同。如果这个电源变压器一次绕组共有2200匝，二次绕组共有50匝，那么二次绕组输出SV交流电压，每10匝1V，一次绕组和二次绕组是一样的。
    如图8-28所示，电源变压器Tl一次侧全部线圈为2 200匝时，在110V抽头至下端线圈的匝数是1 100匝，当送入110V交流电压时，也是每1V为10匝线圈，RTL8139D所以二次绕组同样输出SV，实现了不同交流输入电压下电源变压器Tl有相同交流输出电压的功能。
    3．故障检测方法
    交流输入电压转换电路的故障检测方法：故障发生率最高的是转换开关接触不良，可以用万用表欧姆挡测量开关的接触电阻是不是小于0.5Ω。
    如果测量结果接触电阻大于0.5Ω，说明开关存在接触不良故障，应该进行该开关的清洗处理。
