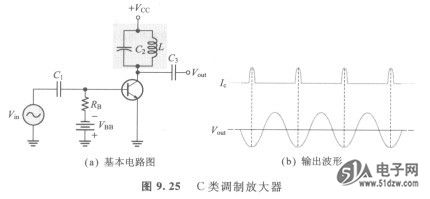

因为输出端的集电极电压波形与输入端电压并不是单纯的复制关系，所以单独只有负载电阻的C类放大器在线性放大应用上并没有多大价值。所以将C类放大器与谐振电路并联使用，如图9. 25(a)所示。调谐电路的共振频率可以用公式fr=1/(2πLC）确定。每个输入周期的集电极电流短暂脉冲会启动并维持调谐电路的振荡现象，因此产生正弦波输出电压，如图9. 25(b)所示。


    电流脉冲将电容器充电到大约+Vcc，如图9.26(a)所示。脉冲电流结束后电容器迅速放电，因此又对电感器加以充电。在电容器完全放电后，电感器的磁场跟着瓦解，然后很快地将电容器再反向充电到将近+Vcc这样就宪成振荡的半个周期，如图9. 26 (b)及图9.26(c)。然后电容器再度放电，增加电感器的磁场强度。电感器很快再对电容器充电到比前一次稍小的正电压峰值，这是因为线圈内阻会消耗能量。这样就完成一个完整的振荡周期，如图9. 26(d)及图9.26(e)。输出电压的峰峰值约等于2+Vcc。

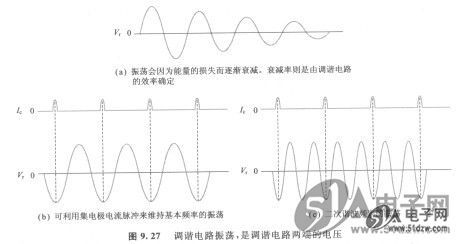

    因为调谐电路内阻的能量消耗，每次振荡的振幅会一次比一次小，如图9. 27(a)所示，振荡现象到最后将消失。不过，集电极电流脉冲的周期性出现会给谐振电路不断注入能量，因此维持固定振幅的振荡。
    如果将调谐电路的共振频率调整到输入信号的频率，IDW100E60即基本频率，调谐电路的每个电压(Vr)周期都会有能量注入，如图9. 27(b)所示。如果将调谐电路的共振频率调整到输入信号的二次谐波频率，每两个周期就会注入能量一次，如图9.27(c)所示。在这种情况下，C类放大器的功用就像频率倍增器(×2)-般。调整调谐电路的共振频率到更高阶谐振波频率，可以达到输入信号频率的更高倍数频率。
