C类放大器的偏压设定使得导通的角度远低于180^。。与A类或B类及AB类推挽式放大器相比，C类放大器具有更高的效率，也就是说可以从C类工作模式获取更多输出功率。因为输出波形严重变形，在本节我们将看到，C类放大器只会应用在射频(RF)调谐放大器这类的电路。
    在学完本节后，我们应该能够：参与讨论与分析C类放大器的工作原理；解释C类放大器的工作原理；参与讨论C类放大器的功率消耗；描述调谐电路工作原理；计算最大输出功率；计算效率；解释C类放大器的钳位偏压。
    1. 基本C类工作模式

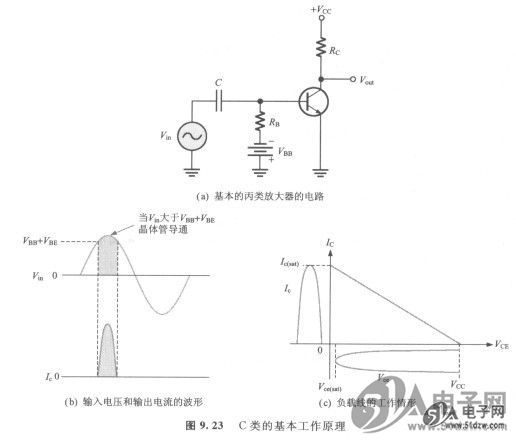

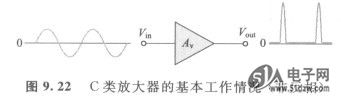

    C类( class C)工作模式的基本概念如图9.22所示。图9.23(a)显示具有负载阻抗的共发射极C类放大器。加上负VBB电源使电路工作截止点以下。交流信号源电压的峰值比V BB+BE略高，因此在每个周期的正峰值附近都有一段短时间，基极电压超过基极一发射极结的门槛电压，如图9. 23(b)所示。在这段短时间晶体管会导通。如果需要用到电路的整个交流负载线，妇图9. 23(c)所示，最大集电极电流的理论值是Ic(sat)，最小集电极电压的理论值是VCE(set)。


   2.功率消耗
    因为晶体管只在输入周期的一小段时间导通，K4T1G164QQ-HCF7 所以C类放大器的晶体管功率消耗并不高。图9.24(a)显示集电极电流脉冲。两个脉冲的时间间隔就是交流输入电压的周期T。为避免复杂的数学计算，我们将使用在晶体管导通期间，集电极电流和集电极电压的脉冲理想近似值，如图9.24(b)所示。


    运用这种近似法，如果输出值的变动涵盖整个负载线，在晶体管的导通期间，最大的电流振幅是Ic(sat)，最小的电压振幅是Vce(set)。所以导通期间的功率消耗是

                    PD(on)=Ic(sat)Vcc(sat)
    晶体管只导通一段短时间ton,输入周期的其余时间晶体管都是截止。所以，假设电路工作范围涵盖整个负载线，一个完整周期的平均消耗功率是

           PD(avg)=(ton/T)PD(on)=(ton/T)Vce(sat)Ic(sat)
