假设你在电子工厂担任电子技术员。你的公司从事许多产品的设计、制造和测试的工作。你第一项被指派的工作是研发和测试一个直流电源供应器，能应用在几种不同的产品上，例如工业计数系统、安全警报系统、对讲机系统和公众广播系统等。你可以运用目前为止所学到的知识，来完成你被指派的工作。
   1.电源供应电路
    你的公司所制造的直流电源供应器的电路，表示在图2.64。这是一个很常见的设计，只需要如上一些修改，就能应用在几种不同的系统上。如果按照此基本设计，这个电源供应器并没有调整电压的作用。稍后，我们会加以修改，加上调节器电路。这项设计的基本规格如下。


    (1)输入电压：115V_rms，50Hz
    (2)输出电压（未加上调整器电路）：12VDC±10%
    (3)涟波因子的最大值：3%
    (4)负载电流的最大值：250 mA
   2.元器件说明
   (1)变压器
    变压器( transformer)通常以其二次线圈输出电压的rms值加以表示。
    请按照电源供应器的规格，从下列电源变压器选出所需要的规格：24V、18V、12. 6V、12V、9V和6.3V。
   (2)二极管
    请按照Io、IFSM和VRRM最小值的规格，选出桥式整流器所需要的二极管(diodes)类型。
   （3）突波限流电阻
    依据所选择二极管的IFSM值，计算出所需要的突波限流电阻(surge resistor)值。采用次高的标准值，而且越小越好，如此才能将电压降保持在最小值。参见附录A中的各种电阻标准值表。
    (4)主保险丝
    请选定刚好可以承受一般电流的保险丝，但是当负载电流超过所能承受最大电流或整流器输出端短路时，此保险丝必须融断。我们可以从电压的额定值计算出线圈比，然后利用有关交流电路的一些基本公式，得出初级线圈的电流。可以从下列标准值的保险丝选择适合的规格：250mA、500mA、1A、2A、3A、5A、7.5A和10A。
    (5)滤波电容器
    请选择最小值的滤波电容器( filter capacitor)，以满足最大的负载电流（最小负载阻抗）所需要的涟波因子。请从下列电解电容器标准值选择所需要的电容器：lμF、4.7μF、10μF、33μF、47μF、lOOμF、220μF、470μF、
1000μF、1500μF、3300μF、4700μF、6800μF和10OOOμF。
   3.电路图
    请在图2.64中加上元件的数值和零件编号，以便完成此电路图(the schematic)。
   4.即制电路板

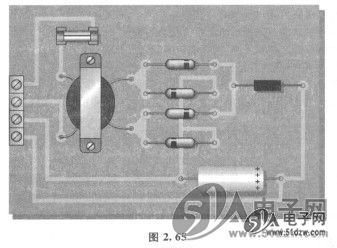

    检查图2. 65中的印制电路板(the printed circuit board)，确认每个元件都是按照电路图放置。其中所有表示为黑色环带的电阻，这表示由你决定的阻抗值。
    请按照电路图，将电路板上的元件和输入/输出接点标示出来。


   5.测试程序
    请按照图2. 66中测试平台上所标示的测试点（加上圆圈的数字），得出一套完整的电源供应器电路板逐步检测程序。请指出所有测量的电压值和应有的波形。说明所有可能元件的故障情况，并加以分析。


   6.故障检修
    现在电源供应器电路板的生产线正在进行样品的试产过程。发现其中有三块电路板出现瑕疵。必须利用故障检修技术找出问题的所在。

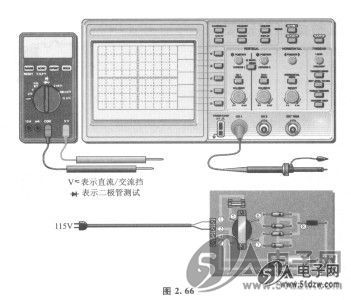

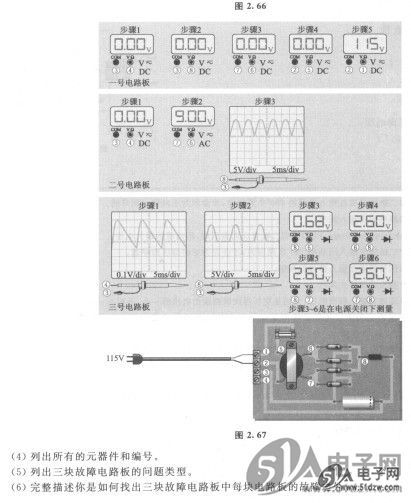

    测试平台的设定显示在图2.66。依照图2.67所示对每块电路板进行一连串测试，找出每块电路板最可能出现故障之处。


    加上圆圈的数字代表电路板上的测试点。J72212M数字万用表功能文件的设定位于每个数字显示图的下方，至于示波器显示的刻度VOLT/DIV（每格代表的电压值）和SEC/DIV（每格代表的秒数）都显示在屏幕的波形图上。
   7.总结报告（可选作）
    请按照下述大纲，撰写一份有关电源供应器电路板的总结报告：
    (1)描述电源供应器电路板的窦体外观。
    (2)参与讨论电源供应器的工作原理。
    (3)列出电源供应器的各种规格。
