电感三点式正弦波振荡器
发布时间:2011/12/8 10:05:21 访问次数:1691

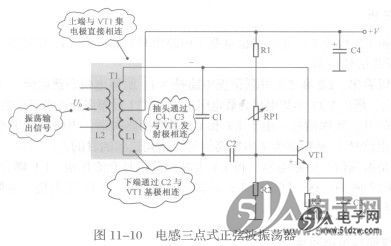

图11-10所示电路是电感三点式正弦波振荡器。 OB2269CCPA这一电路中，VT1是振荡管，Tl的初级线圈是振荡线圈，醮是振荡器输出信号，由变压器Tl的次级输出。
1．振荡器类型识别方法
这是一个电感三点式正弦波振荡器，这种振荡器中的振荡电感在电路中的接法比较特殊，利用这一点可以识别这种振荡器。
从电路中可以看出，Tl初级线圈Ll有抽头，它的三个引脚分别与振荡管VT1的三个电极交流相连，它的上端引脚与集电极直接相连，它的下端引脚经振荡耦合电容C2与VT1基极交流相连，它的抽头与+V端相连，而+V端相当于交流接地，这样经电容C3与VT1发射极交流相连。

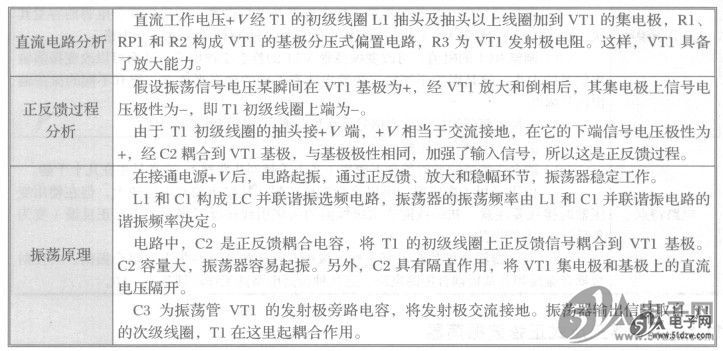

2．电路分析

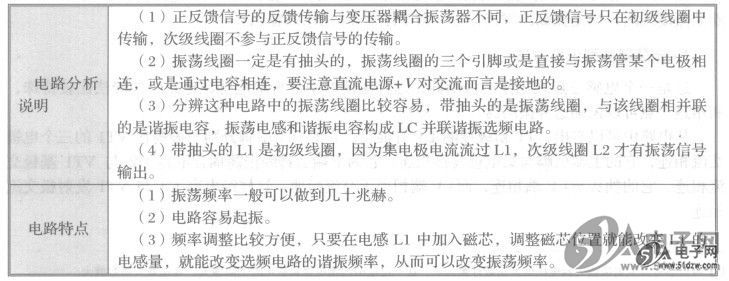

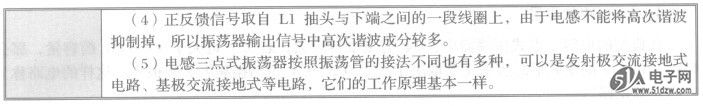

3．电路分析说明和电路特点
图11-10所示电路是电感三点式正弦波振荡器。 OB2269CCPA这一电路中，VT1是振荡管，Tl的初级线圈是振荡线圈，醮是振荡器输出信号，由变压器Tl的次级输出。
1．振荡器类型识别方法
这是一个电感三点式正弦波振荡器，这种振荡器中的振荡电感在电路中的接法比较特殊，利用这一点可以识别这种振荡器。
从电路中可以看出，Tl初级线圈Ll有抽头，它的三个引脚分别与振荡管VT1的三个电极交流相连，它的上端引脚与集电极直接相连，它的下端引脚经振荡耦合电容C2与VT1基极交流相连，它的抽头与+V端相连，而+V端相当于交流接地，这样经电容C3与VT1发射极交流相连。
2．电路分析
3．电路分析说明和电路特点
