差动式振荡器
发布时间:2011/12/8 10:20:04 访问次数:1073
图11-13所示是差动式正弦波振荡器。NJL5197K-F20 电路中，VT1和VT2是两只振荡管，构成差动式振荡器，其中VT1基极因旁路电容Cl而接成共基极电路，VT2接成共集电极电路，两管构成共基一共集的反馈放大器。
1．振荡器类型识别方法
差动式振荡器中有两只振荡管，但不是有两只振荡管的电路都是差动式振荡器，如推挽式振荡器中也有两只振荡管。
当两只振荡管接成共基一粪集散炎器电骆形式时，则是差动式振荡器。

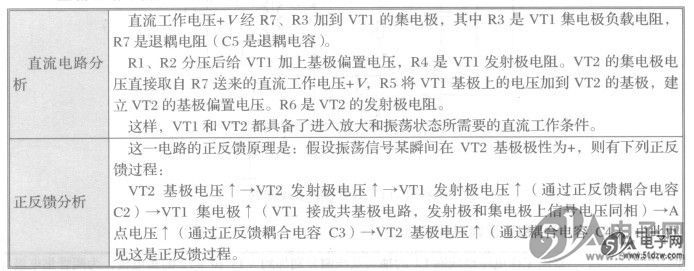

2．直流电路分析和正反馈分析

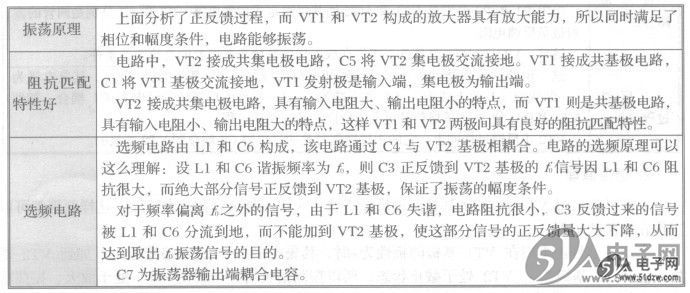

3．振荡原理和选频电路分析

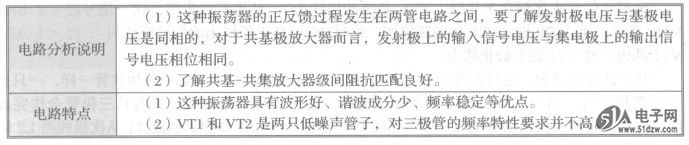

4．电路分析说明和电路特点
图11-13所示是差动式正弦波振荡器。NJL5197K-F20 电路中，VT1和VT2是两只振荡管，构成差动式振荡器，其中VT1基极因旁路电容Cl而接成共基极电路，VT2接成共集电极电路，两管构成共基一共集的反馈放大器。
1．振荡器类型识别方法
差动式振荡器中有两只振荡管，但不是有两只振荡管的电路都是差动式振荡器，如推挽式振荡器中也有两只振荡管。
当两只振荡管接成共基一粪集散炎器电骆形式时，则是差动式振荡器。
2．直流电路分析和正反馈分析
3．振荡原理和选频电路分析
4．电路分析说明和电路特点
