电源滤波电路中， S1J主要的滤波元件是电容器，起滤波作用的电容称为滤波电容。在不加以特定说明的情况下，滤波电容是指电源电路中的交流滤波电容。
    1．滤波电路的种类

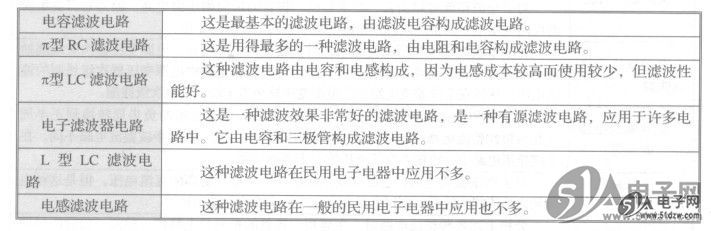

    电源电路中的滤波电路主要有下列几种.


    电源滤波电路中，滤波电路的“主力元器件”是电容器。分析电容滤波电路工作原理时，主要用到电容器的隔直通交特性、充电和放电特性、储能特性。
    2．电容器的基本结构

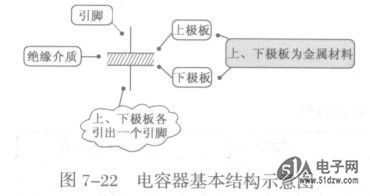

    图7-22是电容器基本结构示意图，无论什么电容器，它的基本结构与此相同。


    电容器由两块极板构成，两极板之间为绝缘介质，在两极板上分别引出一个引脚，这样可以构成电容器。
    电容器的结构非常简单，保证两极板之间绝缘，两极板之间不能直接通过电流，否则就不是电容器。

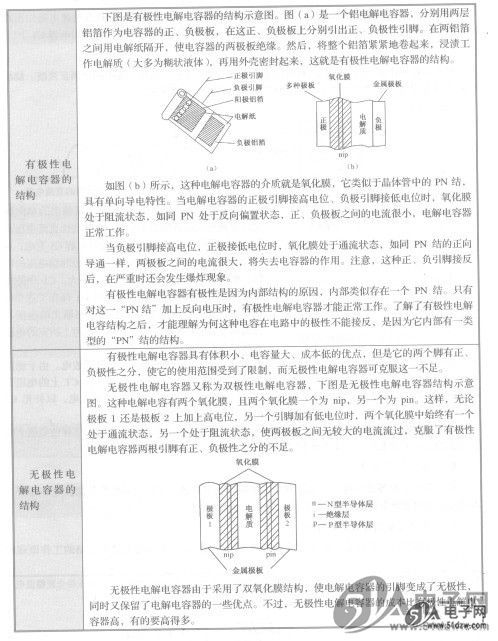

    3．电解电容器的结构
