1．电路分析
    图7-21所示是单级发光二极管指示器。VD2是发光二极管，VT1是电路中发光二极管VD2的驱动三极管，VD1、Cl和VT1发射结（相当于一个二极管）构成二倍压整流电路。Rl是发光二极管VD2的限流保护电阻。

      二倍压整流电路整流输出的直流电压加到了三极管VT1基极， REF195GSZ这是一个正极性的直流电压，这一直流电压作为VT1的直流偏置电压，使VT1导通。注意，VT1无固定的直流偏置电压，只有交流信号经过倍压整流后的直流电压。


    通过上述电路分析可知，通过VD2发光亮度的变化，可以指示交流输入信号幅度的大小，这就是单级发光二极管电平指示器的电路功能。

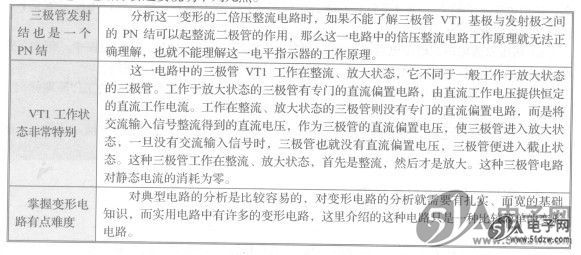

    2．电路分析说明
    关于这一电路分析还要说明下列几点。
