1．输出电压极性分析
    图7-20所示是经典的二倍压整流电路。 PCA9555PW电路中的Ui为交流输入电压，是正弦波交流电压，Uo为直流输出压，VD1、VD2和Cl构成二倍压整流电路，Rl是二倍压整流电路的负载电阻。这一电路的工作原理是：交流输入电压Ui为正半周1时，这一正半周电压通过Cl加到VD1负极，给VD1反向偏置电压，使VD1截止。同时，这一正半周电压加到VD2正极，给VD2正向偏置电压，使VD2导通。


    二极管VD2导通后的电压加到负载电阻Rl上，VD2导通时的电流回路是：交流输入电压Ui→Cl→VD2正极→VD2负极一负载电阻R1。这一电流从上而下地流过电阻Rl，所以输出电压Uo是正极性的直流电压。
    2．VD1和VD2导通分析

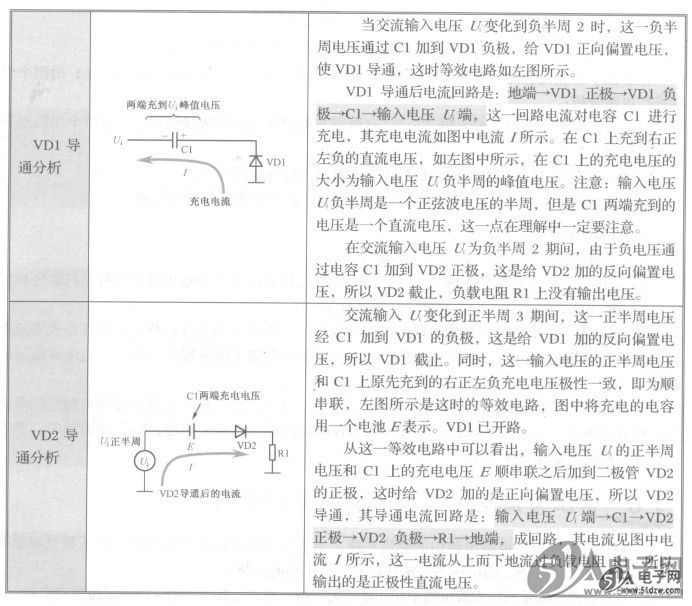

      由于VD2导通时，在负载电阻Rl上是两个电压之和，即为交流输入电压Ui峰值电压和Cl上原充电电压，所以在Rl上得到了两倍于交流输入电压峰值的直流电压，所以称此电路为二倍压整流电路。
    当输入电压进入下一个周期时，电路重复上述工作过程。

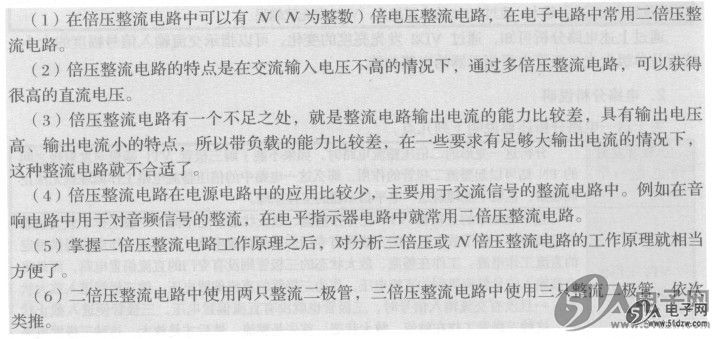

    3．电路分析小结
