桥堆构成的桥式整流电路与四只二极管构成的整流电路相同，NCP1014ST100T3G将四只二极管封装在一起时
就是桥堆。
    1．桥堆构成的正极性桥式整流电路
    图7-19所示是桥堆构成的正极性桥式整流电路。电路中的ZL1是桥堆，它的内电路为四只接成桥式电路的整流二极管。如果将桥堆ZL1的内电路插入电路中，就是一个标准的正极性桥式整流电路，电路分析方法同前。


    在掌握了分立元器件的正极性桥式整流电路工作原理之后，只需要围绕桥堆ZL1的四个引脚进行电路分析：
    (1)找出两个交流电压输入脚“～”，这两点黟电源变压器次级线圈相连，这两个引脚没有正、负极性之分。
    (2)正极性端“+”与整流电路负载连接，输出正极性直流电压。
    (3)负极性端“-”接地（在输出正极性电压的电路中负极性端必须接地）。
   2．电路分析说明

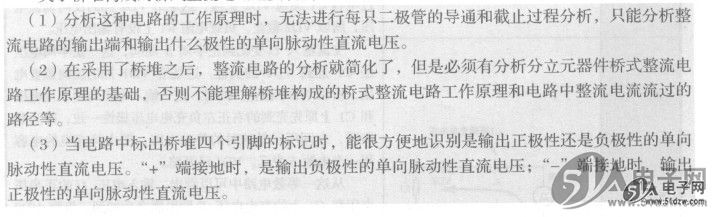

   关于桥堆构成的桥式整流电路还要说明下列几点：
