立体声解码电路
发布时间:2011/11/11 10:19:09 访问次数:1635

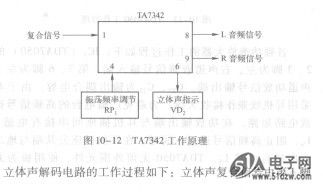

立体声解码电路的作用是将立体声复合信号解码成为左声道和右声道音频信号。该电路由解码集成电路TA7342 (IC2)构成，如图10 -12所示。
立体声解码电路的工作过程如下：立体声复合信号白第1脚输入IC2(TA7342)进行解码，分离成为左声道音频信号和右声道音频信号，分别由其第8、9脚输出。C24、C25为左、右声道输出耦合电容。双连同轴电位器RP2可调节输出信号的大小，用于立体声音量调节。通过调节RP1的数值，即可可以调节76kHz振荡频率，使立体声分离最好。当正常接收并解码出立体声信号时，立体声指示灯VD2点亮。
立体声解码电路的作用是将立体声复合信号解码成为左声道和右声道音频信号。该电路由解码集成电路TA7342 (IC2)构成，如图10 -12所示。
立体声解码电路的工作过程如下：立体声复合信号白第1脚输入IC2(TA7342)进行解码，分离成为左声道音频信号和右声道音频信号，分别由其第8、9脚输出。C24、C25为左、右声道输出耦合电容。双连同轴电位器RP2可调节输出信号的大小，用于立体声音量调节。通过调节RP1的数值，即可可以调节76kHz振荡频率，使立体声分离最好。当正常接收并解码出立体声信号时，立体声指示灯VD2点亮。
