除了振荡器等信号产生电路外，W24258S-70LE 一般单元电路都有信号输入端和信号输出端，单元电路按照其既定的作用与功能，对输入信号进行处理、加工或变换，然后输出。
    特定的单元电路，其输出信号与输入信号之间存在特定的函数关系。弄清楚输入信号与输出信号的关系，对于分析单元电路十分重要，特别是许多由专门集成电路构成的单元电路，更是只能从输入信号与输出信号的关系上来加以分析。主要几类单元电路的输入信号与输出信号之间具有以下的特定关系。
    (1)放大单元电路的输入、输出关系

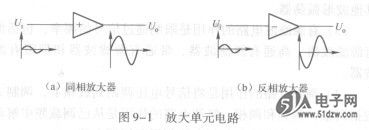

    放大单元电路的输出信号幅度是输入信号幅度的若干倍，其他特征不变。其中，同相放大器输出信号与输入信号相位相同，反相放大器输出信号与输入信号相位相反，如图9-1所示。电压跟随器可理解为放大倍数A=l的放大器。衰减器可理解为放大倍数为负数的放大器。


    (2)滤波单元电路的输入、输出关系

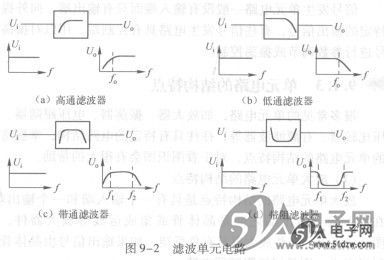

    滤波单元电路的输入信号中只有符合要求的特定频率部分能够到达输出端，不符合的部分则被滤除。例如，高通滤波器只允许频率高于转折频率fo的信号通过，低通滤波器只允许频率低于转折频率fo的信号通过，带通滤波器只允许频率处于高低转折频率f2与f1之间的信号通过，带阻滤波器只允许频率低于低端转折频率f1或高于高端转折频率f2的信号通过，如图9-2所示。


    (3)调制与解调单元电路的输入、输出关系

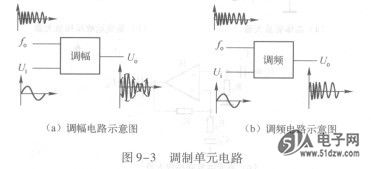

    调制单元电路一般具有两个输入端和一个输出端。两个输入信号分别是调制信号和载频信号。输出信号是含有输入调制信号信息的载频信号。调制方式主要有调幅、调频、调相等。图9-3 (a)为调幅电路示意图。图9-3 (b)为调频电路示意图。


    解调单元电路则正好相反，输入的是含有调制信号信息的载频信号，输出的是调制信号，载频已被滤除。
    (4)信号发生单元电路
    信号发生单元电路一般没有输入端而只有输出端，向外提供特定的输出信号。有些信号发生电路具有控制端，用以对振荡信号进行参数调节或振荡控制。
