RC正弦波振荡电路如图4- 31所示。 C102其中，RC串并联电路构成正反馈，作为产生自激振荡的条件，并构成选频网络，选出单一的振荡频率。同时，反馈电压u+作为放大器的同相端输入信号。


    Rf和R1与放大器构成同相比例放大电路，起放大信号的作用；当Rf和R1采用一些温度补偿元件（如热敏电阻）或其他措施后，可以起到稳幅作用。

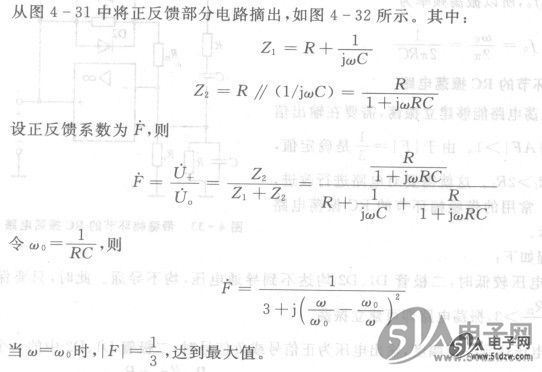

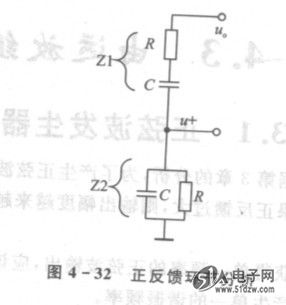

    (1)正反馈环节分析


    所以，正反馈加在同相输入端的信号最大值为输出值的1/3。
    (2)放大器放大倍数的要求
    同相比例运算电路的闭环增益为      Auf=1+R1/R1

根据自激振荡的产生条件｜AF｜=1,当｜F｜=1/3,则｜A｜=3,所以｜A｜=Auf=1+Rf/R1=3

则         Rf=2R1

即当Rf=2R1时,电路具备发生自激振荡的幅度条件,可以产生正弦波.
