压缩空气操动机构是以压缩空气作为分闸动力源，合闸是靠储能后的合闸弹簧完成，机械性能稳定。特点是结构简单，动作可靠，易损元件少，不存在慢分慢合问题，机械寿命长，机构缓冲性能好，具备防跳跃措施，自备小型空气压缩机，减少设备投资和检修T作量。
    断路器对气动操动机构的其他要求：
    (1)在压缩机出口应装设气水分离装置和自动排污阀，AS7C512JC-15保证进入储气罐的压缩空气是清洁和干燥的。
    (2)应装设气体压力监视装置，在压缩空气的压力达到上限值或下限值前应能发出报警信弓，超过规定值时应能实现闭锁。
    (3)空压机系统应装设安全阀。
    (4)储气罐进气孑L应装逆止阀。在规定的压力范围内，储气罐容量应能保证断路器进行O-t-CO-t'-CO操作顺序的要求，其机械特性应符合规定。当三相分别带有一个储气罐时，各储气罐之间的分相管路应设控制阀门进行隔离。
    (5)在可能结冰的气候条件下使用时，气动机构及其连接管路应有可自动投切的加热装置，防止凝结水在压缩空气通道中结冰。
    (6)储气罐应有防锈措施，导气管、控制阀体等压缩空气回路部件应采用防腐材料。
    (7)在结构上应保证气源在分（或合）操作完成后才断开。
    (8)压缩空气操动机构的额定气压从下列标准值中选取：0.5、1.O、1.5、2.0、2.5、3、4MPa。

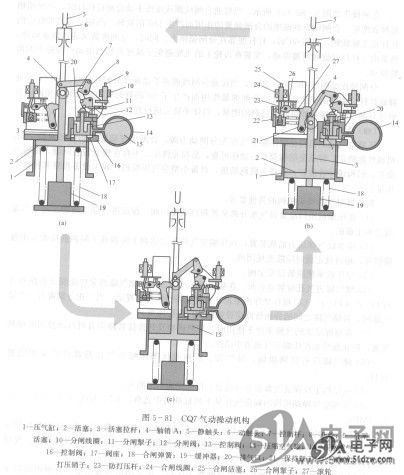

    CQ7型气动操动机构如图5- 81所示。该气动机构由活塞和气缸组成，还包括控制压缩空气补给的控制阀、分合闸电磁铁、缓冲器、分闸保持掣子、脱扣器等其他部件。气动机构的动力由压缩空气罐内的压缩空气提供。


    分闸操作：断路器的合闸位置由合闸掣子保持，在分闸信号发出后，分闸电磁铁带电，铁芯向下运动，撞击分闸掣子，掣子在铁芯的撞击下右侧的连杆顺时针旋转，左侧的连杆逆时针旋转。控制杆和掣子的绚束解开，控制阀打开，压缩空气罐内的压缩空气进入气缸，压缩空气推动活塞向下运动，断路器分闸。分闸后控制阀关闭，气缸内的气体排出。分闸位置被分闸掣子保持，合闸弹簧储能。
    合闸操作：气动机构的合闸功从合闸弹簧取得。合闸信号发出，合闸线圈通过电流，合闸电磁铁动作，铁芯撞击脱扣器，分闸保持掣子打开，活塞在合闸弹簧的驱动F完成合闸。
