鸟叫声模拟信号发生器
发布时间:2011/10/21 10:18:39 访问次数:2116

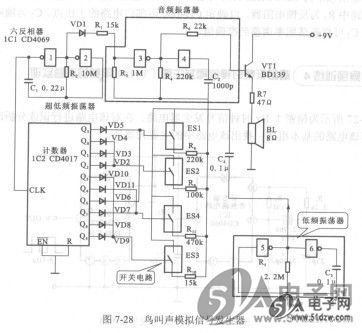

图7-28所示为鸟叫声模拟信号发生器电路,在对该电路进行识读分析时,我们首先要了解该电路的基本组成,找出该电路中的主要元器件。
(1)结构组成
通过图7-28可知,该电路由CD4017、六反相器CD4069、四个开关电路ES1~ES4和负载扬声器BL构成。
其中,六反相器CD4069组成三个振荡器,IC1的2个反相器1、2组成超低频振荡器;IC1的反相器3、4组成音频振荡器,用来产生音频信号;IC1的非反相器5、6组成低频振荡器。
(2)识图和分析过程 IC42S16400-7T
IC1的2个反相器1、2组成超低频振荡器,其振荡频率为几分之一赫兹,该信号作为时钟信号送入计数器IC2的CLK端,根据输入脉冲个数的不同,IC2的输出端Q1~Q9呈不同的组态,以控制其后的二极管矩阵。IC1的反相器3、4组成音频振荡器,用来产生音频信号。IC1的非反相器5、6组成低频振荡器。音频振荡器受低频振荡器输出信号控制,因此音频振荡器的输出是一种受到调制的音频信号。低频振荡器输出的信号经C4与R8~R11中的一个或多个送到音频振荡器上,R8~R11是否接入取决于模拟开关ES1~ES4的通/断,而ES1~ES4又受控于VD2~VD9。
图7-28所示为鸟叫声模拟信号发生器电路,在对该电路进行识读分析时,我们首先要了解该电路的基本组成,找出该电路中的主要元器件。
(1)结构组成
通过图7-28可知,该电路由CD4017、六反相器CD4069、四个开关电路ES1~ES4和负载扬声器BL构成。
其中,六反相器CD4069组成三个振荡器,IC1的2个反相器1、2组成超低频振荡器;IC1的反相器3、4组成音频振荡器,用来产生音频信号;IC1的非反相器5、6组成低频振荡器。
(2)识图和分析过程 IC42S16400-7T
IC1的2个反相器1、2组成超低频振荡器,其振荡频率为几分之一赫兹,该信号作为时钟信号送入计数器IC2的CLK端,根据输入脉冲个数的不同,IC2的输出端Q1~Q9呈不同的组态,以控制其后的二极管矩阵。IC1的反相器3、4组成音频振荡器,用来产生音频信号。IC1的非反相器5、6组成低频振荡器。音频振荡器受低频振荡器输出信号控制,因此音频振荡器的输出是一种受到调制的音频信号。低频振荡器输出的信号经C4与R8~R11中的一个或多个送到音频振荡器上,R8~R11是否接入取决于模拟开关ES1~ES4的通/断,而ES1~ES4又受控于VD2~VD9。
