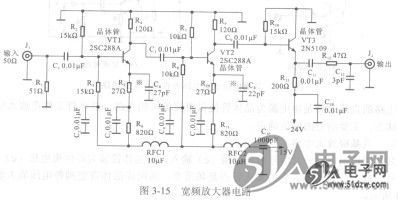

图3-15所示为宽频放大器电路，是一种典型的共射极放大电路，该电路是一种1～250MHz宽频带放大器电路。1～250MHz宽频带放大器电路采用两级共射极放大器组成的宽频带实用放大器。


    在对该电路进行识读分析时，CC1000PWR我们首先要了解该电路的结构组成，找到电路中的主要元器件或零部件。
    (1)结构组成
    通过图3-15可知，该电路主要是由晶体管放大器VT1、VT2、VT3及相应的分压电阻器、耦合电容器等组成的。其中晶体管VT1、VT2和VT3主要用来对输入的信号进行三级放大，分压电阻器主要用来为晶体管提供工作电压，耦合电容器可用来将信号耦合后送往下一级的晶体管中。
    (2)识图过程

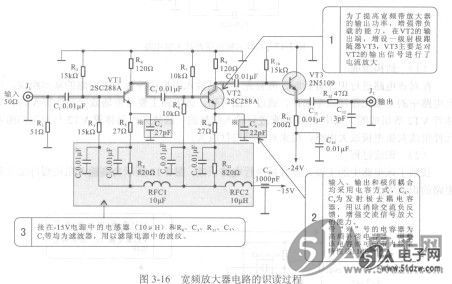

  找到宽频放大器电路中的关键元器件后，对宽频放大器电路的识读过程如图3-16所示。


    (3)  电路分析
    通过对上述电路的分析，我们可以读出，在该电路中，其输入信号由接口Jl输入，经电容Cl耦合后送入三极管VT1的基极，由三极管VT1放大后由其集电极输出，并经电容器C5耦合后送往三极管VT2的基极进行放大，由其集电极输出，并经电容器C9耦合后再送往晶体管VT3的基极上，最络由发射极送往输出接口J₂。
