电路单元的划分与识读

发布时间:2011/10/18 14:40:30 访问次数:1243

      通过上面的工作流程和结构组成,我们以典型的基本放大电路为例,介绍其共射极放大电路、共集电极放大电路和共基极放大电路的识图方法。
    (1)共射极放大电路
    由共射极放大电路构成的共射极晶体管放大器常作为电压放大器来使用,在各种电子设备当中广泛使用。它的最大特色是具有较高的电压增益。由于输出阻抗比较高,因此这种电压放大器的带负载能力比较低,不能直接驱动扬声器等低阻抗的负载。
    图3-9所示为晶体管电压放大器(共射极结构形式),其结构特点是发射极(e)接地,基极(b)输入信号放大后由集电极(c)输出与输入信号反相的信号。CA20K1-PAG
    如图3-9所示,晶体管的每个电极处都有电阻器为相应的电极提供偏压;其中+Vcc是电压源;电阻器R1和R2构成一个分压电路,通过分压给基极(b)提供一个稳定的偏压:电阻R3是集电极电阻器,交流输出信号经电容器C3从负载电阻器上取得;电阻器R4是发射极(e)上的负反馈电阻器,用于稳定放大器工作,该电阻值越大,整个放大器的放大倍数越小;电容器Cl是输入耦合电容器;电容器C3是输出耦合电容器;与电阻器R4并联的电容器C2是去耦合电容器,相当于将发射极(e)交流短路,使交流信号无负反馈作用,从而获得较大的交流放大倍数。
    从共射极放大单元电路结构图可知,该电路在工作时,既有直流分量又有交流分量,为了便于分析,一般将直流分量和交流分量分开识读,因此将放大电路划分为直流通路和交流通路。所谓直流通路,是放大电路未加输入信号时,放大电路在直流电源氏或Vcc的作用下,直流分量所流过的路径。
    ①直流通路。
    由于电容器对于直流电压可视为开路,因此当集电极电压源确定为直流电压时,可将电压放大器中的电容器省去,如图3-10所示。


    ②交流通路。

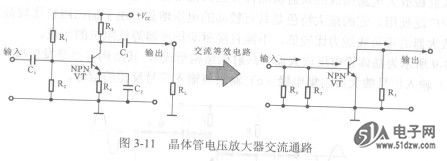

    在交流电路分析中,由于直流供电电压源的内阻很小,对于交流信号来说相当于短路。对于交流信号未说电源供电端和电源接地端可视为同一点(电源端与地端短路)。发射极(e)通过电容器C2交流接地,如图3-11所示。



  (2)共集电极放大电路
    共集电极放大电路是从发射极输出信号的,信号波形与相位基本与输入相同,因而又称射极输出器或射极跟随器,简称射随器,常用作缓冲器。下面我们介绍共集电极放大电路的识图方法。

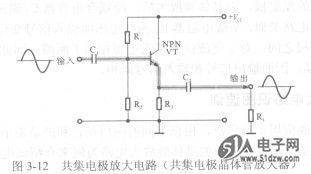

    共集电极晶体管放大器常作为电流放大器使用,它的特点是高输入阻抗,电流增益大,但是电压输出的幅度几乎没有放大,也就是输出电压接近输入电压,而由于输入阻抗高而输出阻抗低的特性,带负载的能力比较强,也作为阻抗变换器使用。图3-12所示为共集电极放大电路。

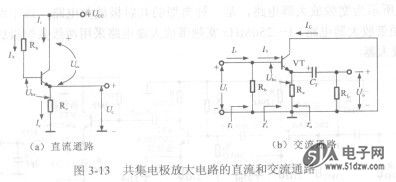

    对共集电极放大电路进行分析和识读时,也可分为直流和交流两条通路,交流通路是对交流信号起作用的电路,电容器对交流信号可视为短路,电源的内阻对交流信号也视为短路,如图3-13所示。


    该电路的直流通路是由电源为晶体管提供直流偏压的电路,晶体管工作在放大状态还是开关状态,主要由它的偏压确定。
    (3)共基极放大电路 CA3085

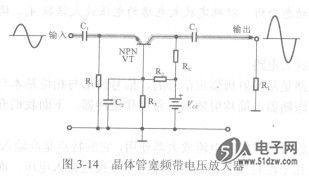

    茌共基极放大电路中,信号由发射极(e)输入,由晶体管放大后由集电极(c)输出,输出信号与输入信号同相。它的最大特点是频带宽,常用作晶体管宽频带电压放大器,如图3-14所示。



      在电路中,直流电源通过负载电阻器Rc为集电极提供偏置电压。同时,偏置电阻器R2和R3构成分压电路为晶体管基极提供偏置电压。信号从输入端输入电路后,经Cl耦合电容器输入到晶体管的发射极,由晶体管放大后,经耦合电容器C2输出同相放大的信号,其原理与共射极放大电路类似,负载电阻器Rc两端电压随输入信号变化而变化,而输出端信号取自集电极和基极之间,对于交流信号直流电源相当于断路,因此输出信号相当于取自负载电阻器Rc两端,因而输出信号和输入信号同相。







      通过上面的工作流程和结构组成,我们以典型的基本放大电路为例,介绍其共射极放大电路、共集电极放大电路和共基极放大电路的识图方法。
    (1)共射极放大电路
    由共射极放大电路构成的共射极晶体管放大器常作为电压放大器来使用,在各种电子设备当中广泛使用。它的最大特色是具有较高的电压增益。由于输出阻抗比较高,因此这种电压放大器的带负载能力比较低,不能直接驱动扬声器等低阻抗的负载。
    图3-9所示为晶体管电压放大器(共射极结构形式),其结构特点是发射极(e)接地,基极(b)输入信号放大后由集电极(c)输出与输入信号反相的信号。CA20K1-PAG
    如图3-9所示,晶体管的每个电极处都有电阻器为相应的电极提供偏压;其中+Vcc是电压源;电阻器R1和R2构成一个分压电路,通过分压给基极(b)提供一个稳定的偏压:电阻R3是集电极电阻器,交流输出信号经电容器C3从负载电阻器上取得;电阻器R4是发射极(e)上的负反馈电阻器,用于稳定放大器工作,该电阻值越大,整个放大器的放大倍数越小;电容器Cl是输入耦合电容器;电容器C3是输出耦合电容器;与电阻器R4并联的电容器C2是去耦合电容器,相当于将发射极(e)交流短路,使交流信号无负反馈作用,从而获得较大的交流放大倍数。
    从共射极放大单元电路结构图可知,该电路在工作时,既有直流分量又有交流分量,为了便于分析,一般将直流分量和交流分量分开识读,因此将放大电路划分为直流通路和交流通路。所谓直流通路,是放大电路未加输入信号时,放大电路在直流电源氏或Vcc的作用下,直流分量所流过的路径。
    ①直流通路。
    由于电容器对于直流电压可视为开路,因此当集电极电压源确定为直流电压时,可将电压放大器中的电容器省去,如图3-10所示。


    ②交流通路。
    在交流电路分析中,由于直流供电电压源的内阻很小,对于交流信号来说相当于短路。对于交流信号未说电源供电端和电源接地端可视为同一点(电源端与地端短路)。发射极(e)通过电容器C2交流接地,如图3-11所示。



  (2)共集电极放大电路
    共集电极放大电路是从发射极输出信号的,信号波形与相位基本与输入相同,因而又称射极输出器或射极跟随器,简称射随器,常用作缓冲器。下面我们介绍共集电极放大电路的识图方法。
    共集电极晶体管放大器常作为电流放大器使用,它的特点是高输入阻抗,电流增益大,但是电压输出的幅度几乎没有放大,也就是输出电压接近输入电压,而由于输入阻抗高而输出阻抗低的特性,带负载的能力比较强,也作为阻抗变换器使用。图3-12所示为共集电极放大电路。


    对共集电极放大电路进行分析和识读时,也可分为直流和交流两条通路,交流通路是对交流信号起作用的电路,电容器对交流信号可视为短路,电源的内阻对交流信号也视为短路,如图3-13所示。


    该电路的直流通路是由电源为晶体管提供直流偏压的电路,晶体管工作在放大状态还是开关状态,主要由它的偏压确定。
    (3)共基极放大电路 CA3085
    茌共基极放大电路中,信号由发射极(e)输入,由晶体管放大后由集电极(c)输出,输出信号与输入信号同相。它的最大特点是频带宽,常用作晶体管宽频带电压放大器,如图3-14所示。



      在电路中,直流电源通过负载电阻器Rc为集电极提供偏置电压。同时,偏置电阻器R2和R3构成分压电路为晶体管基极提供偏置电压。信号从输入端输入电路后,经Cl耦合电容器输入到晶体管的发射极,由晶体管放大后,经耦合电容器C2输出同相放大的信号,其原理与共射极放大电路类似,负载电阻器Rc两端电压随输入信号变化而变化,而输出端信号取自集电极和基极之间,对于交流信号直流电源相当于断路,因此输出信号相当于取自负载电阻器Rc两端,因而输出信号和输入信号同相。
