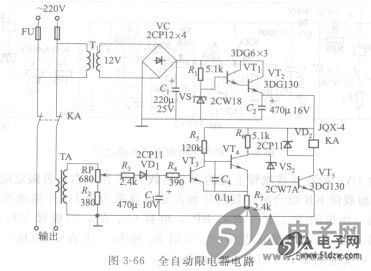

电路如图3-66所示。该电路具有一定的抗冲击能力，能满足电冰箱、空调器、洗衣机等启动电流较大的负荷正常启动，并使限流值处在工作电流设定范围以内。


    工作原理  为了使电路稳定工作，设有简单的稳压电源（由变压器T1、整流桥VC、电容C1和C2，电阻R1、稳压管VS1、三极管VT1和VT2组成）。负荷电流由电流互感器TA检测，变成电压信号后由分压器R2、RP上取出。取出的电压经二极管VD1半波整流，为R3、C3延时网络提供充电电压Uc。由三极管VT3、VT4组成施密特电路，以确保动作的可靠性。当负荷未超过设定值时，VT3截止，VT4导通，VT5截止，继电器KA处于释放状态，其常闭触点闭合，接通负荷电源。当负荷超过设定值时，Uc、升高到使施密特电路翻转，VT3导通，VT4截止，VT5导通，KA得电吸合，切断负荷电源。电路翻转后，电流互感器TA中无电压输出，但电容C3通过R4、R7和VT3的be结放电，电路仍保持翻转状态。随着C3放电，Uc逐渐减小，经过一段延时后，电路重新翻转，即VT3截止，VT4导通，VT5截止，KA释放，重新向负荷供电。若这时负荷仍超过设定值，则经过数秒后，再次切断电源。
    图中，电容C4的作用是消除电磁场的干扰，提高工作的稳定值；电容C3除了作滤波外，还起延时作用，以避免负荷较大启动电流对电路产生误动作。  BD13616STU
