居民用电限电器
发布时间:2011/10/11 16:14:46 访问次数:989

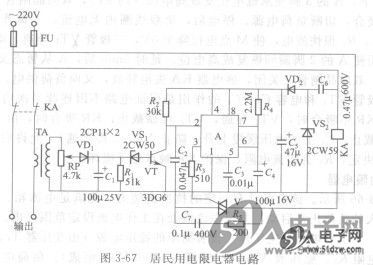

电路如图3-67所示。它能限制大负荷用电功率。当用电负荷超过设定值时,能自动断电;待负荷降低到没定值以下时,又能自动恢复供电。 BD437G
工作原理 负荷电流经电流互感器TA检测,并转换成电压信号,从分压器RP上取出,经二极管VD1半波整流向电容C1充电,使Cl上得到一电压Uc。当负荷未超过设定值时,稳压管VS1不足以被击穿,三极管VT因无基极电流而截止,555时基集成电路A的2脚为高电位,3脚输出为低电平,双向晶闸管V关闭,继电器KA处于释放状态,其常闭触点闭合,接通负荷咆源。当负荷超过设定值时,Uc上升,稳压管VS1击穿,三极管VT得到基极电流而导通,A的2脚由高电位变为低电位,单稳态延时电路(由R4、C4和A等组成)翻转进入暂稳态,A的3脚输出高电平,V触发导通,继电器KA得电吸合,切断负荷电源。这时电容C4通过电阻R4开始充电,并使A的2脚电位不断上升,并最终使单稳态电路翻转,进入稳态,A的3脚又变为低电平,双向晶闸管V关闭,KA失电释放,向负荷恢复供电。若这时负荷仍过载,则电器又重复上述过程,直到负荷减小到设定值以下,负荷才恢复正常供电。
调节R4或C4,可改变延时时间。
电路的直流工作电压是由220V市电经电容C6降压、稳压管VS2稳压、二极管VD2整流、电容C5滤波后供给。
图中,电容C2为抗干扰电容;R5、C7为双向晶闸管的阻容保护电路。
电流互感器TA可自制,用电子管收音机的输出变压器铁心,次级绕组用直径为0.15mm漆包线绕1000匝,初级绕组用直径为1. 5mm漆包线绕6匝,初次级间垫几层黄蜡绸。
