单总线介绍

发布时间:2011/10/10 10:18:16 访问次数:2603

      目前常用的MCU与外设之间进行数据传输的串行总线主要有I2C总线、SPI总线和SCI总线。其中I2C总线以同步串行2线方式进行通信(一条时钟线,一条数据线),SPI总线则以同步串行3线方式进行通信(一条时钟线,一条数据输入线,一条数据输出线),而SCI总线是以异步方式进行通信(一条数据输入线,一条数据输出线)的。这些总线至少需要两条或两条以上的信号线。近年来,美国的达拉斯半导体公司( Dallas Semiconductor)推出了一项特有的单总线(l-Wire Bus)技术。该技术与上述总线不同,它采用单根信号线,既可传输时钟,又能传输数据,而且数据传输是双向的,因而这种单总线技术具有线路简单,硬件开销少,成本低廉,便于总线扩展和维护等优点。  OB2353
    单总线适用于单主机系统,能够控制一个或多个从机设备。主机可以是微控制器,从机可以是单总线器件,它们之间的数据交换只通过一条信号线。当只有一个从机设备时,系统可按单节点系统操作;当有多个从机设备时,系统则按多节点系统操作,如图7.30所示。


    单总线要求外接一个约4.7Q的上拉电阻,这样当总线闲置时,状态为高电平。主机和从机之间的通信通过以下3个步骤完成:初始化1 -wire器件,识别l-wire器件,交换数据;由于二者是主从结构,只有主机呼叫从机时,从机才能答应,因此主机访问1 -wire器件都必须严格遵循单总线命令序列:初始化、ROM命令、功能命令。如果出现序列混乱,l-wire器件不会响应主机(搜索ROM命令,报警搜索命令除外)。
    单总线只有一根数据线,系统中的数据交换、控制都在这根线上完成。设备(主机或从机)通过一个漏极开路或三态端口连至该数据线,这样允许设备不发送数据时释放总线,以便其他设备使用总线。单总线设备硬件接口示意图如图7.31所示。



     所有单总线器件要求遵循严格的通信协议,以保证数据的完整性。1-wire协议定义了几种信号类型:复位脉冲、答应脉冲、写0、写1、读0和读1时序。所有的单总线命令序列(初始化、ROM命令、功能命令)都由这些基本的信号类型组成。这些信号,除了应答脉冲外都是由主机发出同步信号,并且发出的所有命令和数据都是字节的低位在前。初始化时序包括主机发送的复位脉冲和从机发出的应答脉冲,主机通过拉低单总线至少480μs,以产生Tx复位脉冲:然后主机释放总线,并进入Rx接收模式,当主机释放总线时,总线由低电平跳变为高电平时产生一上升沿,单总线器件检测到上升沿后,延时l5~60μs,接着单总线器件通过拉低总线60~240μs产生应答脉冲。主机接收到从机应答脉冲后,说明有单总线器件在线,然后主机就开始对从机进行ROM命令和功能命令操作。
    写1、写0和读时序。在每一个时序中,总线只能传输一位数据。所有的读/写时序至少需要60μs,且每两个独立的时序之间至少需要1μs的恢复时间。读/写时序均起始于主机拉低总线。在写时序中,主机拉低总线后保持至少60μs的低电平,则向单总线器仵写0。单总线器件又在主机发出读时序时才向主机传送数据,所以当主机向单总线器件发出数据命令后,必须立即产生读时序,以便单总线能传输数据。在主机发出读时序之后,单总线器件才开始在总线上发送0或1,若单总线器件发送1,则保持总线高电平,若发送0,则拉低总线。单总线器件发送之后,保持有效时间,因而,主机在读时序期间必须释放总线,并且必须在15μs之内采样总线状态,从而接收到从机发送的数据。
    挂在单总线上的器件称为单总线器件,其器件内具有控制、收/发、储存等电路。为了区分不同的单总线器件,厂家生产单总线器件时要刻录一个64位的二进制ROM代码,标志着单总线器件的ID号。目前,单总线器件主要有数字温度传感器(如DS18820),A/D转换器(如DS2450),门禁、身份识别器(如DS1990A),单总线控制器(如DSIWM)等。单总线器件的耗电量很小,从总线上“偷”一点电(空闲时为几LiW,工作时为几mW)存储在片内的电容中就可正常工作,一般不用另附电源。最可贵的是,这些芯片在检测点已把被测信号数字化了,因此在单总线上传送的是数字信号,这使得系统的抗干扰性能好,可靠性高,传输距离远。







http://bxjldz.51dzw.com



      目前常用的MCU与外设之间进行数据传输的串行总线主要有I2C总线、SPI总线和SCI总线。其中I2C总线以同步串行2线方式进行通信(一条时钟线,一条数据线),SPI总线则以同步串行3线方式进行通信(一条时钟线,一条数据输入线,一条数据输出线),而SCI总线是以异步方式进行通信(一条数据输入线,一条数据输出线)的。这些总线至少需要两条或两条以上的信号线。近年来,美国的达拉斯半导体公司( Dallas Semiconductor)推出了一项特有的单总线(l-Wire Bus)技术。该技术与上述总线不同,它采用单根信号线,既可传输时钟,又能传输数据,而且数据传输是双向的,因而这种单总线技术具有线路简单,硬件开销少,成本低廉,便于总线扩展和维护等优点。  OB2353
    单总线适用于单主机系统,能够控制一个或多个从机设备。主机可以是微控制器,从机可以是单总线器件,它们之间的数据交换只通过一条信号线。当只有一个从机设备时,系统可按单节点系统操作;当有多个从机设备时,系统则按多节点系统操作,如图7.30所示。


    单总线要求外接一个约4.7Q的上拉电阻,这样当总线闲置时,状态为高电平。主机和从机之间的通信通过以下3个步骤完成:初始化1 -wire器件,识别l-wire器件,交换数据;由于二者是主从结构,只有主机呼叫从机时,从机才能答应,因此主机访问1 -wire器件都必须严格遵循单总线命令序列:初始化、ROM命令、功能命令。如果出现序列混乱,l-wire器件不会响应主机(搜索ROM命令,报警搜索命令除外)。

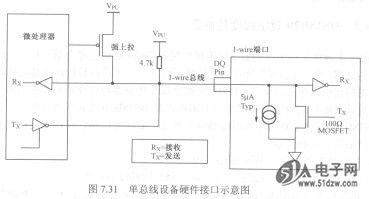

    单总线只有一根数据线,系统中的数据交换、控制都在这根线上完成。设备(主机或从机)通过一个漏极开路或三态端口连至该数据线,这样允许设备不发送数据时释放总线,以便其他设备使用总线。单总线设备硬件接口示意图如图7.31所示。
