1．常用电热丝元件图形   ABT16244A

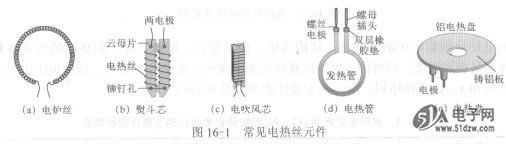

    电热丝通常可以裁剪一定的长度制成螺旋状，盘绕在耐温的炉膛里直接使用，只要给电热丝接入市电电源(常为220V)，就产生高温热量，供人们用。更多的是将电热制成电热元件，然后组装在电器中用于产生热量。如图16-1所示是几种常用电热丝元件的图形，供大家认识。
    图16-1 (a)所示为直接使用的电热丝；图16-1 (b)所示是熨斗上使用的由电热丝绕在云母片上制成的电热芯；图16-1 (c)所示是由电热丝绕在十字形云母片}构成的电吹风机的电热芯；图16-1 (d)所示是由电热丝经绝缘封装在铜管内构成电水壶使用的电热管；图16-1 (e)所示是由电热丝经绝缘封装在铝盘内构成电饭锅使用的发热盘。前面三种均可直观看到电热丝，称为开启式电热丝元件；后两种则看不到电热丝，称封闭式电热丝元件。

    2．电热丝元件的共性
    任何一种电热丝元件都属于电阻性元件，它在通电发热时，具有以下共同性质。
    (1)电热丝元件的外加电压、导通电流及自身电阻符合欧姆定律公式，即     I=U/R
式中，U为电热丝元件两极所加的工作电压，单位为V;尺为电热丝元件本身的电阻值，单位为Ω；I为电热丝元件导通的电流，单位为A。
    (2)电热丝元件的外加电压、导通电流、产生功率符合电功率公式，即    P=UI
式中，U为电热丝元件两极所加的工作屯压，单位为V;，为电热丝导通的电流，单位为A;P为电热丝元件导通电流时产生的电功率，单位为W。
    (3)使用电热丝元件的目的是产生热量，它与电热丝的电阻、导通电流、通电时间符合焦耳定律公式，即    Ω=I²Rt
式中，，为电热丝元件导通的电流，单位为A;R为电热丝元件本身的电阻值，单位为Ω;t为电热丝元件导通电流的时间，单位为s；Ω为电热丝元件通电产生的热量，单位为J。
